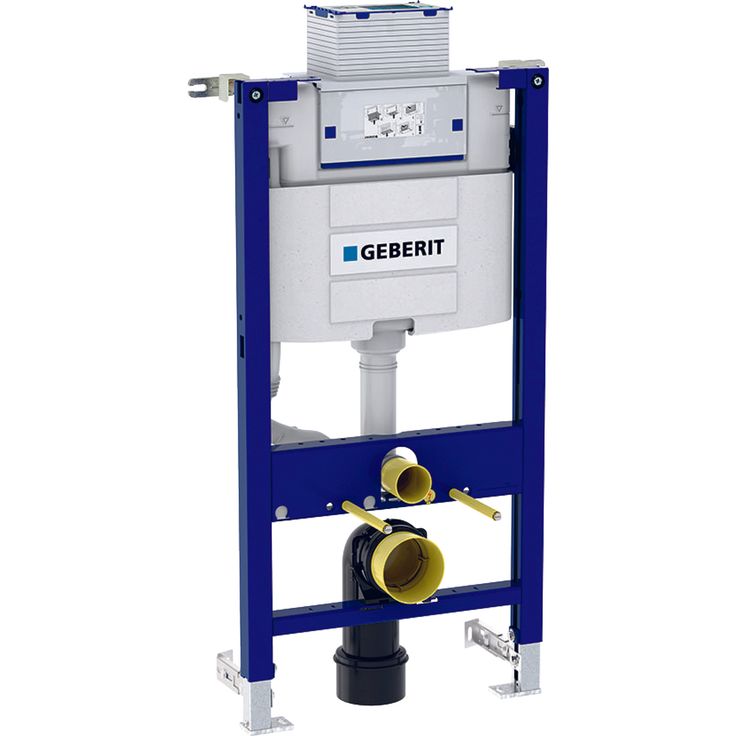

WC:n seinäasennuselementti Geberit Duofix Omega, 98cm, piilohuuhtelusäiliö 12cm, PEX-liitin

Geberetin seinä-WC:lle tarkoitettu 98 cm:n asennuselementti 12 cm:n Omega-säiliöllä. Teline soveltuu seinä-WC:n asentamiseen joko väliseinään, kevytrakenteisten tukiseinien sisäverhouksen alle, massiivisen tai kevyen seinän eteen sekä matalampiin asennusseinärakenteisiin. Tämä asennusteline soveltuu kaikille seinä-WC:ille, joissa kiinnityspulttien väli on 180 tai 230 mm. Kohtisuoraan seinään rakennettava asennusseinä toimii hienosti myös tilanjakajana. Vahvatekoinen asennusteline kestää jopa 400 kg kuormituksen.

Piilohuuhtelusäiliön käyttö onnistuu edestä tai päältä. Vesiliitos sijaitsee vasemmalla sivulla. Toimitukseen sisältyy vesi- ja viemärikytkentäsarjat, Q-lukko (90°), ylä- ja alaseinäkiinnikkeet sekä istuimen kierretangot istuimen kiinnitykseen (kiinnitysvälit 18 tai 23 cm). Tarkemman toimitussisällön löydät alta. Yhteensopivien Omega-sarjan huuhtelupainikkeiden sekä etähuuhtelupainikkeiden asennus onnistuu ilman työkaluja. Soveltuu Geberit AquaClean –pesu-wc istuimille. Asennuselementissä on myös valmius sähkökytkennöille.

Tuotetiedot:

• Tuotemerkki: Geberit
• Tuotesarja: Omega

• GTIN-koodi: 4025410575432
• LVI-numero: 5756595

Tuotteen mitat:

• Korkeus (mm): 980
• Leveys (mm): 500
• Syvyys (mm): 140

Tuotteen ominaisuudet:

Ominaisuudet:

• Itsekantava kehys, jauhamaalattu ja valmisteltu tukia varten WC-posliineissa, joissa pieni tukipinta
• Jalkatuet, sinkitty, säädettävät 0-20 cm ja varustettu liukuesteillä
• Jalkalevyt, käännettävät ja syvyys sovitettu U-profiileihin UW50 ja UW75 sekä Geberit Duofix-järjestelmäkiskoihin
• Ääntä eristävä liitoskäyrän kiinnitys
• Liitoskäyrä voidaan asentaa ilman työkaluja eri syvyysasentoihin, säätöalue 45 mm
• Tehdasasetuksessa välitön jälkihuuhtelu mahdollinen
• Vesikytkentä vasemmalla sivulla
• Varustettu vesijohdon suojaputkella Geberit AquaClean-pesu-wc-istuimen liittämistä varten
• Kehys porausreillä Ø 9 mm puurunkorakenteeseen kiinnitystä varten
• Piilohuuhtelusäiliö, jossa käyttö päältä/edestä ja valmisteltu PEX-liitintä varten
• Piilohuuhtelusäiliö täysin eristetty kondenssia vastaan
• Piilohuuhtelusäiliön asennus- ja huoltotoimet ilman työkaluja
• Huoltotunnelin suojakansi suojaa kosteudelta ja lialta
• Huoltotunneli suojakannella lyhennettävissä
• Kiinnitysmahdollisuus sähköliitokselle

Tekniset tiedot:

• Virtauspaine: 0.1-10 bar
• Veden enimmäislämpötila: 25 °C
• Huuhtelumäärän tehdasasetus: 6 ja 3 l
• Suuren huuhtelumäärän säätöalue: 4.5 / 6 / 7.5 l
• Mitoitusvirtaama: 0.11 l/s
• Mitoitusvirtaaman vähimmäisvirtauspaine: 0.5 bar

Käyttötarkoitukset:

• Asennus: Seinään, osakorkeisiin Geberit Duofix-elementtiseiniin/asennusseinärakenteisiin
• Kaksoishuuhteluun
• Seinä-WC-malleihin, joissa standardin EN 33:2011 mukaiset asennusmitat
• Seinä-WC-malleihin, joiden pituus enintään 62 cm
• 0-20 cm:n lattiarakenteisiin

Toimituksen sisältö:

• PEX-liitin, jossa kierreliitos G 1/2" sekä liittimet 15 x 2,5 mm ja 16 x 2,2 mm, muunnoskappaleella
• 2 alaseinäkiinnikettä
• Liitoskäyrä 90° PE-HD-materiaalia, ø 90 mm
• 2 suojatulppaa
• Kiinnitystarvikkeet
• Huoltoaukon suojakansi
• 2 yläseinäkiinnikettä
• Liitossarja WC:tä varten, ø 90 mm
• Muunnosyhde PE-HD-materiaalia, ø 90 / 110 mm
• 2 kierretankoa M12
