Seinäpuhallin Östberg KV 100 A

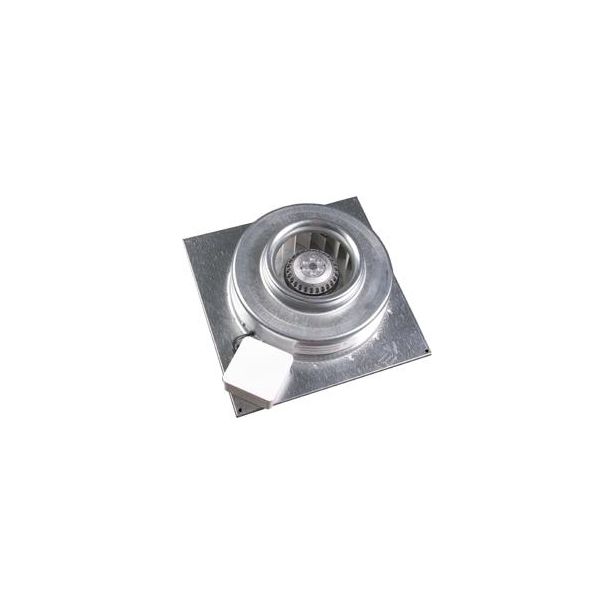

Seinäpuhallin neliskanttisella asennuslevyllä ja pyöreällä kanavalähdöllä. Östberg-seinäpuhaltimissa on kuulalaakeroitu ulkoroottorityyppinen asynkronimoottori taaksepäin kaartuvilla siivekkeillä. Huoltovapaat puhaltimet on varustettu automaattisella ylilämpösuojalla, joka katkaisee jännitteen, jos moottorin lämpötila jostain syystä nousee liian korkeaksi. Puhaltimen jäähdyttyä se lähtee taas käyntiin automaattisesti. Puhaltimet on tarkoitettu jatkuvaan käyttöön ja niiden kierroslukua voidaan säätää jännitettä tai taajuutta muuttamalla. Puhaltimia ei ole tarkoitettu hiontapölyn, noen tai muun vastaavan kuljetukseen ilman asianmukaista suodatusta.

Seinäpuhallin voidaan asentaa mihin asentoon tahansa, huomioimalla kuitenkin puhaltimen ilmansuuntamerkintä. Puhallin kiinnitetään seinä- tai kattopintaan ruuvaamalla taustalevyn kulmista, joissa on 6 mm reiät (ruuvit eivät ole mukana, riippuvat kiinnityspinnasta). Puhallin jää näkyviin seinän sisä- tai ulkopuolelle asennuksesta riippuen. Puhaltimen kaulukseen voidaan kiinnittää pop-niiteillä 100 mm iv-kanava, josta kanavaa voidaan jatkaa halutusti. Seinäpuhallin toimii myös itsenäisesti poistopuhaltimena, eikä iv-kanavaa välttämättä tarvita. Taustalevyn takapuolella ei ole kanavaliitosta, sinne jää näkyviin vain puhallusaukko.

Puhaltimet ovat patentoitua ruotsalaista Östberg-laatua: korkean puhallintehon ja hiljaisen äänen takaavat seinäpuhaltimet on valmistettu galvanoidusta teräksestä ja ne on hyväksytty asennettavaksi kosteidenkin tilojen kanavistoihin.

Sähköasennusta varten puhaltimen kyljessä on IP44-kytkentäkotelo. Puhaltimen moottoria säädetään portaattomasti tyristorisäätimellä (joka on tilattava erikseen). Säätimen mitoituksessa on otettava huomioon, että puhaltimen käynnistysvirta voi olla jopa 25 % nimellisvirtaa korkeampi. Sähköasennukset tulee antaa ammattitaitoisen sähköasentajan tehtäväksi.

Tuotetiedot:

• Tuotemerkki: Östberg
• Tuotesarja: KV
• HalYhteensopivan IV-kanavan nimellishalkaisijakaisija: 100mm
• Teho: 41W
• Jännite: 230V
• Kotelointiluokka IP: 44
• Taustalevyn koko: 310 x 310mm
• Taustalevyn takapuolelle jäävän puhallusaukon halkasija: 240mm
• Kanavaliitäntä: 100mm
• Sähköliitäntä: 220-240 V, 1~, 50 Hz
• Nimellisvirta: 0,18 A (käynnistysvirta jopa 25% suurempi 0,23 A)
• Nopeus: 1730 kierrosta minuutissa (rpm)
• Ilman maksimilämpötila: 80°C
• Äänitaso, 3 m: 36 dB(A)
• Paino: 2,5kg
• Eristysluokka, moottori: F
• Kondensaattori: 3 µF
• Maksimivirtaus: 122 l/s
• Maksimipaine: 282 Pa

Pakkauksen mitat ja paino:

• Pakkauksen leveys (mm): 310,00
• Pakkauksen korkeus (mm): 112,00
• Pakkauksen syvyys (mm): 310,00
• Rahtipaino (kg): 2,50
