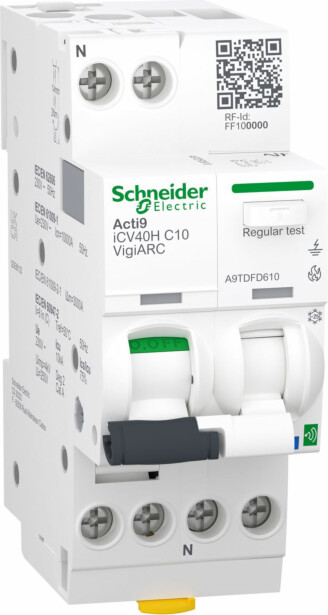

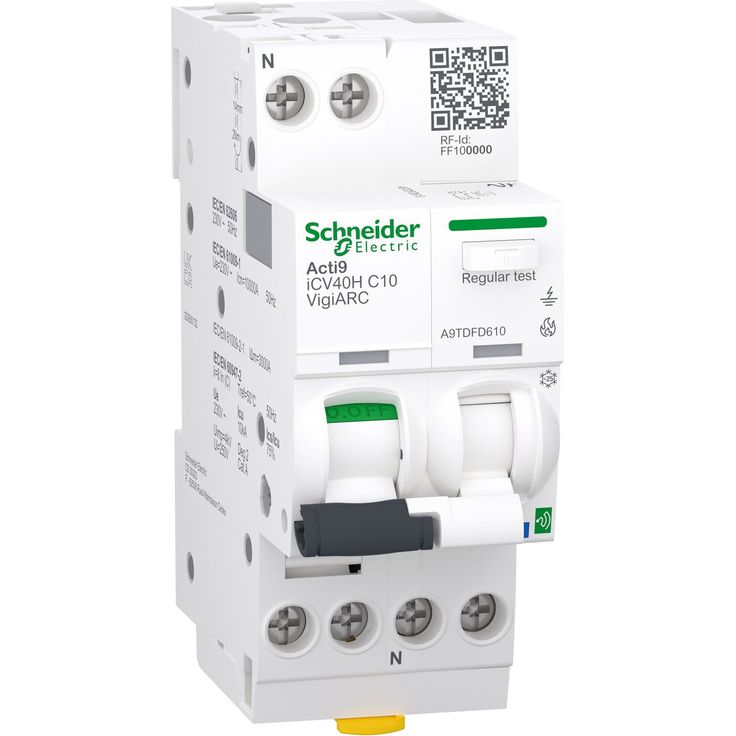

Schneider Electric valokaarivikavirtasuojakatkaisija Acti9 iCV40N VigiARC, 1P+N 10A C 30mA A-SI 10kA

Acti9 Active valokaarivikavirtasuojakatkaisija (AFDD + RCBO) sisältää valokaarivikasuojan, sekä vikavirtasuojayhdistelmäkatkaisijan suojaominaisuudet kompaktissa 2 moduulin (36mm) koossa. Laite suojaa käyttäjäänsä, laitteita ja kiinteistöjä oikosulku -, yli-, ja maavuotovirralta, sähköiskuilta, sekä valokaarivikojen aiheuttamilta sähkötulipaloilta. Tuotetta on saatavilla C- laukaisukäyrällä, 1p+N -navalla, Max. 10kA katkaisukyvyllä tuotteesta riippuen, sekä max. 16A nimellisvirralla tuotteesta rii ppuen. Tuotteesta on saatavilla Schneider Electricin Acti9 Active Safety Systemiin soveltuvat connected -versiot, sekä versio t ilman connected -ominaisuutta. Tuotteet noudattavat standardeja: EN/IEC 62606, EN/IEC 61009-1 and EN/IEC 61009-2-1.

Tuotetiedot:

• Tuotemerkki: Schneider Electric
• Sähkötuotesarja: Acti 9
• Sertifikaatit ja hyväksynnät: UK Conformity Assessed
• Valmistusmaa: Espanja

• GTIN-koodi: 3606481906731
• Sähkönumero: 3254512

Tuotteen mitat:

• Korkeus (mm): 91
• Leveys (mm): 36
• Syvyys (mm): 73
• Tuotteen paino (kg): 0,22

Tuotteen ominaisuudet:

• Väri: Valkoinen
• Värin tarkenne: RAL 9003
• Alue: Acti 9
• Tuotenimi: Acti9 iCV40 ARC
• Laitteen lyhytnimi: iCV40 ARC
• Tuote tai komponentti tyyppi: Arc fault detection RCBO
• Tuotekohtainen sovellus: Arc fault detection
• Standardit: EN/IEC 62606, EN/IEC 61009-1, EN/IEC 60947-2, EN/IEC 61009-2-1, BS EN 62606
• Napojen tyyppi: 1P + N
• Suojattujen napojen lukumäärä: 1
• Käyrän koodi: C
• Katkaisukyky: 10000 A Icn 230 V AC 50 Hz IEC 61009-2-1. 10 kA Icu 230 V AC 50 Hz EN/IEC 60947-2
• Nimellinen katkaisu- ja kytkentäkapasiteetti: Idm 3000 A 230 V AC 50 Hz IEC 61009-2-1
• Neutraali asento: Vasen
• Verkon tyyppi: AC
• Vikavirtasuojauksen viive: Välitön
• Vikavirtasuojausluokka: Tyyppi A-SI
• Sähköinen tiedon tallennus: Päivämäärä ja aika
• Huolto indikointi: Kyllä
• Keskittimen yhteensopivuus: EcoStruxure Panel Server Advanced, EcoStruxure Panel Server Entry, EcoStruxure Panel Server Universal
• Tapahtumahallinta: Overvoltage, Earth leakage, Overload
• Mittaustapa: Jännite, Aktiivinen virta, Virta, Tehokerroin
• Tarkkuus: Jännite: +/- 2 %, Virta: +/- 2 %, Virta: +/- 5 %
• Soveltuu pääkytkimeksi: Kyllä
• Vikavirtalaukaisutekniikka: Itsenäinen jännitteensyöttö
• Suojausteknikka: Thermomagneettinen
• Vikavirtasuojaus: Integroitu
• Nimellisvirta: 10 A
• Verkon taajuus: 50 Hz
• Käyttöjännite: 230 V AC 50 Hz
• Laitteen paikka järjestelmässä: Lähtö
• Magneettinen laukaisuraja: 5...10 x In
• Katkaisuvirta, jonka jälkeen vielä huollettavissa: 7500 A AC 50 Hz IEC 61009-2-1
• Rajoitusluokka: 3
• Eristysjännite: 250 V AC 50 Hz Vaiheen ja nollan välillä
• Syöksyjännitekesto: 4 kV
• Kosketinasennon ilmaisin: Kyllä
• Ohjauksen tyyppi: Vipu
• Paikallinen signalointi: ON, OFF, lauennut -tila
• LED arc fault diagnostic: Kyllä
• Asennustapa: Klipattava
• Asennusalusta: DIN-kisko
• Mekaaninen kestävyys: 20000 Syklit
• Sähköinen kestävyys: 20000 Syklit 230 V AC 50 Hz
• Ylijännitekategoria: III
• Lukitusvaihtoehtojen kuvaus: Riippulukolla lukittava laite
• Kaapelin tulo: Top and bottom
• Kytkentä - liittimet:, Tunneliliitin 1…16 mm² Jäykkä, Tunneliliitin 1…10 mm² Taipuisa
• Johtimen kuorintapituus: 14 mm
• Kiristysmomentti: 2 N.m
• Virtakiskon ja jakoliittimen yhteensopivuus: Kyllä
• 9 mm jako: 4
• Maavuotoherkkyys: 30 mA
• Epäpuhtausaste: 2 EN/IEC 62606
• Trooppisten olosuhteiden lisääntyminen: Severity B IEC 60068-2-30 28 d
• Suhteellinen kosteus: 95 % 55 °C
• Operointikorkeus: 2000 m
• Ympäristön lämpötila käytettäessä: −25…50 °C
• Ympäristön lämpötila varastoitaessa: −40…80 °C

Tuotteen tekniset tiedot:

• Jännite (V): 230
• IP-luokka: IP20
• Nimellisvirta (A): 10

Pakkauksen mitat ja paino:

• Pakkauksen leveys (mm): 300,00
• Pakkauksen korkeus (mm): 150,00
• Pakkauksen syvyys (mm): 400,00
• Rahtipaino (kg): 0,24
