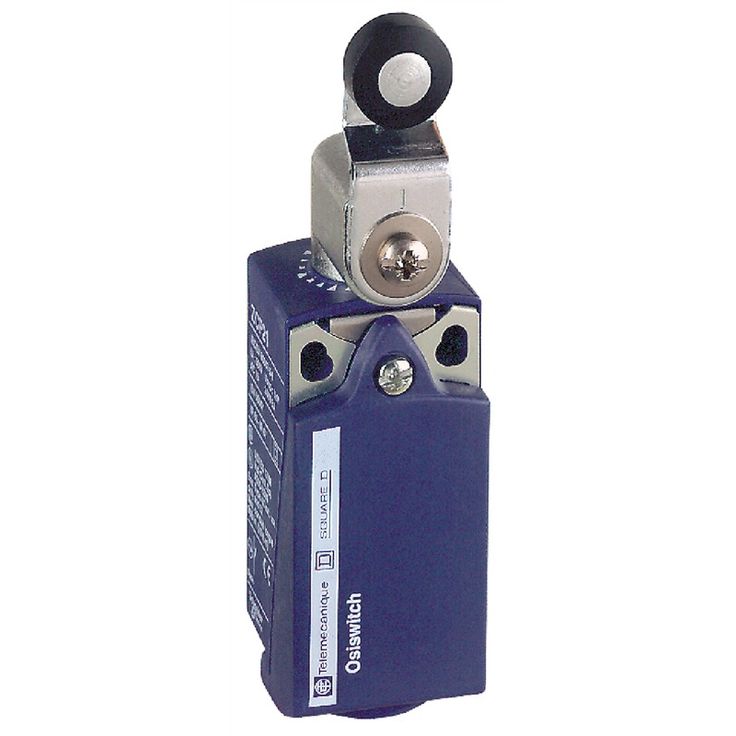

Rajakytkin muovinen XCKP2118P16 1s 1a

TeSys rajakytkin, ohjainpäänä muovirulla. 2-napainen, av. + s. momenttikosketin. Mekaaninen elinikä 10 miljoonaa toimintajaksoa.

Tuotetiedot:

• Tuotemerkki: Schneider Electric
• Sähkötuotesarja: TeSys
• Sertifikaatit ja hyväksynnät: CCC, CSA, EN 60947-5-1, IEC 60204-1, IEC 60947-5-1, UL, UL 508

• GTIN-koodi: 3389110201888
• Sähkönumero: 3590123

Tuotteen mitat:

• Korkeus (mm): 65
• Leveys (mm): 31
• Syvyys (mm): 30
• Tuotteen paino (kg): 0,135

Tuotteen ominaisuudet:

• Rajakytkin: XCKP
• Toimintalämpötila: ºC -25 °C-70 °C
• Kotelon rakenne: Kompakti
• Varastointilämpötila: -40 °C-70 °C
• Fixing mode by the body
• Contacts insulation form: Zb
• Positive opening: mukana
• Gap between tracks: 24/40 mm
• Protective treatment: TC
• Ohjainpääväännin
• Kytkimen toiminta: 30° nokkakytkimellä
• Toimintanopeus: 1.5 m/s
• Mekaaninen käyttöikä: 10000000 cycle
• Laukaisun minimi toimintamomentti: 0.1 Nm
• Laukaisun minimi toimintamomentti: 0.25 Nm
• Koskettimien lukumäärä: 1 NC 1 NO
• Kokonaisleveys: 31 mm
• Kokonaiskorkeus: 108 mm
• Kokonaissyvyys: 43 mm
• Terminals description: ISO n°1 (13-14)NO
• (21-22)NC
• Alue: Osiswitch Universal Osiconcept
• Koskettimen toiminta: break before make
• Momenttitoiminto
• Product or component type: Rajakytkin
• Number of poles: 2
• Activation accuracy: 0.1 mm 1000000 cycle
• Body material: Muovi
• Class of prot agnst elec shock class II NF C 20-030
• Class II IEC 61140
• Contact code designation: A300 AC-15 240 V 3 A 10 A EN 60947-5-1
• A300 AC-15 240 V 3 A 10 A IEC 60947-5-1 appendix A
• Q300 DC-13 250 V 0.27 A EN 60947-5-1
• Q300 DC-13 250 V 0.27 A IEC 60947-5-1 appendix A
• electrical connection screw clamp terminal 1 x 0.34...2 x 1.5 mm² 1 tapped entry M16 x 1.5
• electrical durability 5000000 cycle DC 24 V 10 IEC 60947-5-1 appendix C DC-13 60 cyc/mn 0.5
• 5000000 cycle DC 48 V 7 IEC 60947-5-1 appendix C DC-13 60 cyc/mn 0.5
• 5000000 cycle DC 120 V 4 IEC 60947-5-1 appendix C DC-13 60 cyc/mn 0.5
• Head material: Zamak
• IK degree of protection IK04 EN 50102
• IP-luokka: IP67 IEC 60529
• IP66 IEC 60529
• limit switch body type fixed body
• limit switch head type rotary head
• resistance across terminals <= 25 mOhm IEC 60255-7 category 3
• shock resistance 50 gn 11 ms IEC 60068-2-27
• short-circuit protection 10 A cartridge fuse gG
• type of approach lateral approach 2 directions
• type of operator roller lever thermoplastic spring return
• Ui rated insulation voltage 300 V CSA C22-2 No 14
• 500 V 3 IEC 60947-1
• 300 V UL 508
• Uimp rated imp wstdvoltage 6 kV IEC 60664
• 6 kV IEC 60947-1
• vibration resistance 25 gn IEC 60068-2-6 10 - 500 Hz
• electrical connection screw clamp terminal 1 x 0.34...2 x 1.5 mm² 1 tapped entry M16 x 1.5
• 500 V 3 IEC 60947-1

Pakkauksen mitat ja paino:

• Pakkauksen leveys (mm): 131,00
• Pakkauksen korkeus (mm): 34,00
• Pakkauksen syvyys (mm): 48,00
• Rahtipaino (kg): 1,00
