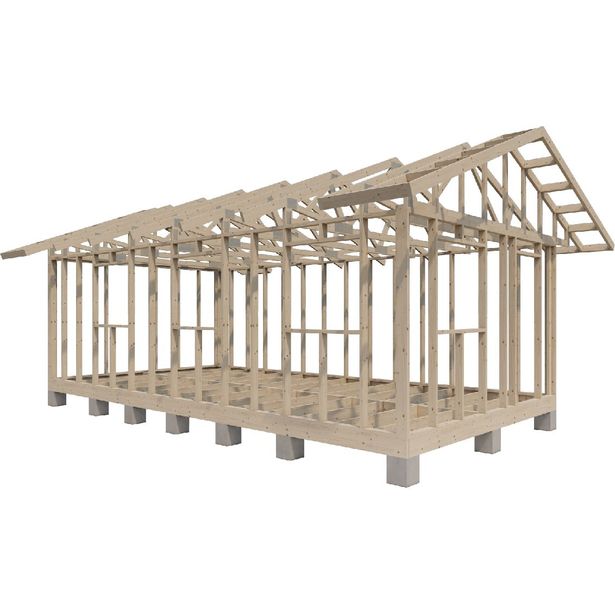

Piharakennuksen runkopaketti Aarni, eri kokoja
Lisätietoa tuotteesta
Yksilöllisesti suunniteltavan piharakennuksen runkopaketti runkorakennesuunnitelmineen tekee runkorakentamisesta helppoa ja nopeaa. Rakentaminen onnistuu hyvin rakentamisen perustaidot omaavalta omatoimirakentajalta ja on kustannustehokasta teettää ammattirakentajalla. Tuote soveltuu käytettäväksi kylmissä, eristetyissä ja myöhemmin eristettävissä rakennuksissa.
Runkopaketin rakenteiden suunnittelija on aina yhteydessä runkopaketin tilaajaan kartoittaen suunnittelun lähtötiedot, kuten rakennuksen käyttötarkoitus, julkisivumateriaalit, mahdolliset palo-osastointitarpeet. Rakenteet suunnitellaan tämän jälkeen lähtötiedot huomioiden.
Runkopaketti- sisältää seinien runkotolpat oikeisiin mittoihin sahattuina, ylä- ja alajuoksut ilman jatkoksia oikeisiin mittoihin sahattuina, sekä päätyseinien päälle tulevat sisäkaton koolauksen kiinnityspuut. Lisäksi pakettiin sisältyy rungon puutavarat ikkuna-aukkojen ja oviaukkojen rakentamiseksi. Seinien puutavara on 42 mm x 98 mm ja runkotolppajako on 600 mm. Katon osalta runkopakettiin kuuluvat teollisesti valmistetut nr-ristikot, jotka on suunniteltu ja rakennettu rakennuspaikan lumikuorman mukaisesti. Päätyjen ristikoissa on runkotolppien kohdilla pystypuut helpottamaan ja nopeuttamaan päätykolmioiden levytyksen ja ulkoverhouksen tekemistä. Pakettiin kuuluu myös päätyräystäiden puut 42 mm x 98 mm, jotka sahataan työmaalla käytettävän räystäsratkaisun mukaiseen mittaan. Alapohjan osalta runkopakettiin kuuluvat kantavat palkit oikeisiin mittoihin sahattuina. Alapohjan puutavara on 42 mm x 198 mm ja palkkijako on 600 mm.
Runkorakennesuunnitelmat sisältyvät runkopakettiin ja ne toimitetaan pdf-muodossa tilaajalle runkopaketin tilaamisen jälkeen. Rakennekuvien osalta viralliset ristikkosuunnitelmat toimitetaan tilaajalle pdf-muodossa heti ristikkosuunnittelun jälkeen. Rakennesuunnitelmat pitävät sisällään kaikki tarvittavat suunnitelmat rakentamista varten. Suunnitelmat varustetaan kohdekohtaisilla tiedoilla ja sopivat käytettäviksi sellaisenaan virallisina runkorakennesuunnitelmina rakennusluvan alaisissa kohteissa. Rakenteet suunnitellaan määräysten mukaisesti, poislukien alapohjan värähtelymitoitus ja niissä huomioidaan mahdolliset palo-osastointitarpeet.
Arkkitehtikuvat rakennuksesta voi tilata tarvittaessa runkopaketin tilaamisen yhteydessä, tai ne voi tilata ennakkoon. Arkkitehtikuvista on tarjolla lupakuvat rakennusluvallisiin kohteisiin, sekä luonnossuunnitelmat rakennusluvasta vapaisiin kohteisiin. Molemmissa suunnittelupalveluissa malli suunnitellaan yhdessä tilaajan kanssa ja mallista tehdään pohjapiirustus, julkisivupiiustus, sekä leikkauspiirustus. Lupakuvissa suunnitelmat täydennetään kohdekohtaisilla tiedoilla ja luonnossuunnittelussa ei. Autamme tarvittaessa rakennusluvan hakemiseen liittyvissä kysymyksissä, toimimme rakennussuunnittelijoina rakennushankkeissa joihin olemme piirtäneet arkkitehtikuvat rakennuslupaa varten.
Huom! Ei sisällä asemapiirrosta, eikä energiatodistusta.
Perustuksen mittapiirustus periaateleikkauksineen toimitetaan arkkitehtisuunnitelmien yhteydessä pdf-muodossa.
Tuotetiedot:
- Tuotemerkki: Aarni
- Valmistusmaa: Suomi
Tuotteen ominaisuudet:
- Materiaali: Puu
- Pintakäsittely: Puuvalmis
- Sisältää vesikatemateriaalin: Ei
- Sisältää lattian: Ei
- Toimitussisältö:
- Runkorakennesuunnitelmat

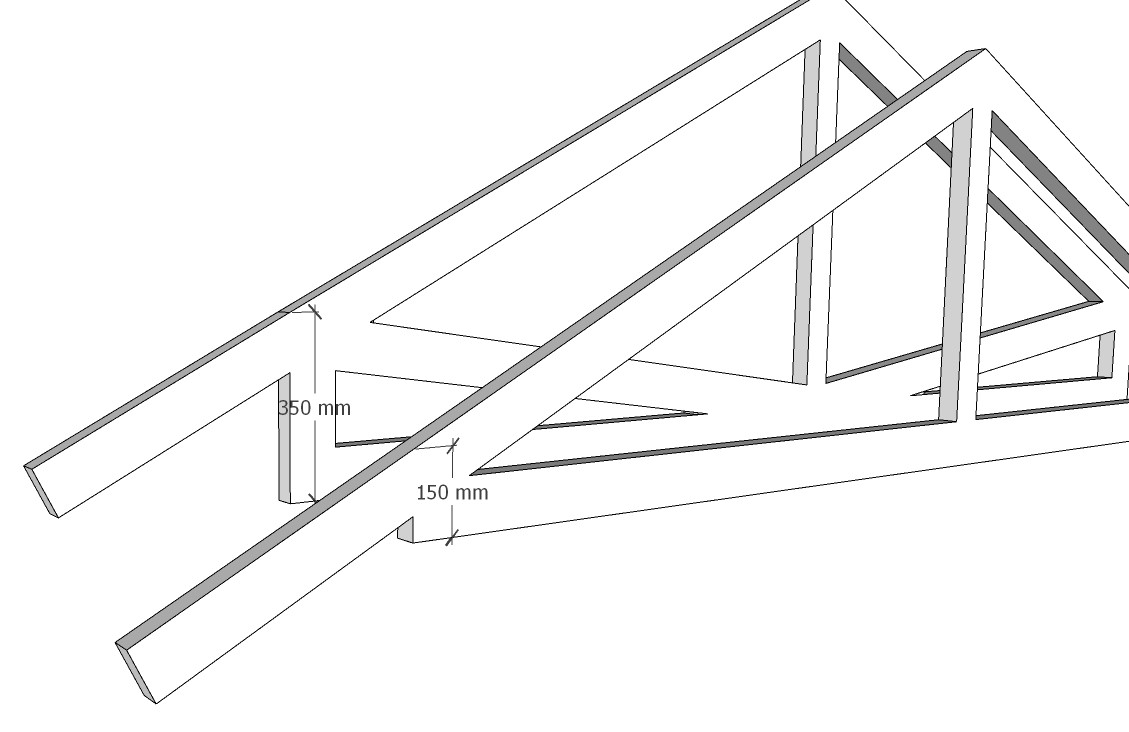

- NR-kattoristikot
- Kattoristikoiden kiinnityskulmat
- Ankkurinaulat kiinityskulmille
- Seinien runkotolpat 42 mm x 98 mm
- Seinien ylä- ja alajuoksut 42 mm x 98 mm
- Sisäkaton laudoituksen kiinnityspuut päätyseinille 42 mm x 98 mm
- Päätyräystäspuut 42 mm x 98 mm
- Ikkuna- ja oviaukkojen vaakapuut 42 mm x 98 mm
- Ei sisällä runkoliitosten kiinnikkeitä
- Seinärungon leveys: 98 mm
- Runkotolppajako: 600 mm
- Ristikkojako: 1200 mm
- Toimitukset mahdollisia Rovaniemen eteläpuoleisille alueille, pois lukien saaristo ja saaret joissa lumikuorma maassa on max. 2,75 kN/m²
LUPAKUVAT:
Lupakuvien arkkitehtisuunnittelupalvelu on helppo ja edullinen tapa aloittaa piharakennuksen rakentaminen. Suunnitelmilla saadaan haettua rakennuslupaa ja niitä voi hyödyntää rakennushankkeen valmistelevissa toimissa, kuten urakkatarjouspyynnöissä.
Suunnittelussa käytettävät rakenneratkaisut ja mitoitukset toteutetaan yksilöllisesti suunniteltavien 1200-sarjan runkopakettien mukaisesti. Tämä mahdollistaa runkopaketin hankinnan ja käytön rakentamisessa, mutta ei poissulje rakentamista pitkästä puutavarasta, tai elementeistä.
Suunnittelija on lupakuvien tilaajaan yhteydessä 5 arkipäivän sisällä tilauksesta ja kartoittaa suunnitellussa tarvittavat tiedot, jonka mukaisesti suunnittelu toteutetaan. Lupakuvat luovutetaan tilaajalle sähköpostitse pdf- ja dwg-muodossa 10 arkipäivän sisällä tarvittavien lähtötietojen saamisesta. Lupakuvien suunnittelija toimii rakennushankkeessa rakennussuunnittelijana ja täyttää sähköisiin järjestelmiin, kuten Lupapiste, suunnittelijan tarvittavat tiedot.
Lupakuvat sisältävät pohjapiirroksen, leikkauspiirustuksen, sekä julkisivupiirustuksen. Asemapiirroksen piirtäminen ei sisälly suunnittelupalveluun, mutta se on mahdollista saada lisäpalveluna. Perustussuunnitelmat, runkorakennesuunnitelmat ja LVIS-suunnitelmat eivät sisälly palveluun.
Suunnitteluun tarvittavien lähtötietojen selvittäminen ja hankkiminen on tilaajan tehtävä. Tilaaja on myös velvollinen varmistamaan, että suunniteltava rakennus on mahdollista rakentaa rakennuspaikalle.
Suunnitelmien luovutuksen jälkeen tehtävät suunnitelmien muutostyöt ja täydennystyöt toteutetaan tarvittaessa lisätöinä, joista sovitaan aina ennakkoon.
Rakennushankkeeseen tarvitaan pääsuunnittelija, joka on hyvä palkata hankkeeseen hyvissä ajoin ennen rakennusluvan hakemista.
LUONNOSSUUNNITTELU:
Luonnossuunnittelu on tarkoitettu rakentajille, joilla ei ole tarvetta lupakuville rakennuslupaa varten, mutta haluavat arkkitehtikuvista pohjapiirustuksen, julkisivupiirustukset ja leikkauspiirustuksen. Suunnitelmat eroavat lupakuvapalvelun kuvista siinä, että luonnossuunnittelun kuvista puuttuvat kohdekohtaiset tiedot.
Suunnittelussa käytettävät rakenneratkaisut ja mitoitukset toteutetaan yksilöllisesti suunniteltavien Aarnin 1200-sarjan runkopakettien mukaisesti. Tämä mahdollistaa runkopaketin hankinnan ja käytön rakentamisessa, mutta ei poissulje rakentamista pitkästä puutavarasta, tai elementeistä.
Suunnittelija on luonnossuunnittelun tilaajaan yhteydessä 5 arkipäivän sisällä tilauksesta ja kartoittaa suunnitellussa tarvittavat tiedot, jonka mukaisesti suunnittelu toteutetaan. Suunnitelmat luovutetaan tilaajalle sähköpostitse pdf- ja dwg-muodossa 10 arkipäivän sisällä tarvittavien lähtötietojen saamisesta.
Luonnossuunnitelmat sisältävät pohjapiirroksen, leikkauspiirustuksen, sekä julkisivupiirustuksen.
Suunnitelmien luovutuksen jälkeen tehtävät suunnitelmien muutostyöt ja täydennystyöt toteutetaan tarvittaessa lisätöinä, joista sovitaan aina ennakkoon.
