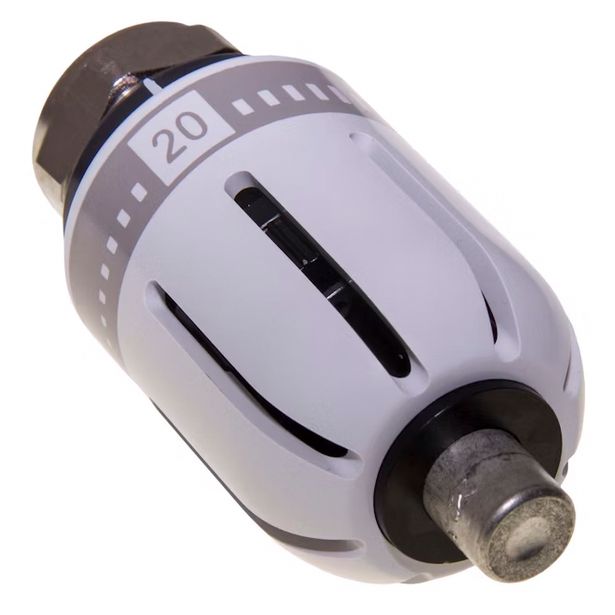

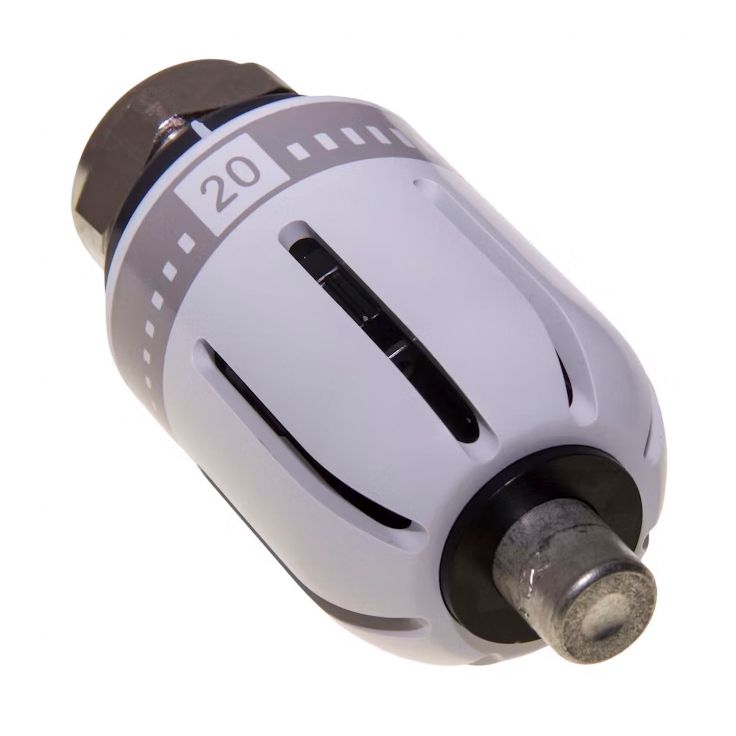

Patterin termostaattiosa Termostar Plus 441010

Termostaatti TermoStar Plus

Tuotetiedot:

• Tuotemerkki: Oras

• GTIN-koodi: 6414150025150
• LVI-numero: 4032302

Tuotteen mitat:

• Halkaisija (mm): 20

Tuotteen ominaisuudet:

• Säätökohdan rajoitus
• Tehdasasetus on 10°C - 22°C
• Säätökohdan muutos esim. +23°C:een
• Kierrä käsipyörän kohta 20 valkoisen merkkiviivan kohdalle.
• Vedä käsipyörä pois säätökehältä niin, että säätökehä ei pyörähdä. Merkkiviiva ja -piste ovat tällöin kohdakkain.
• Poista rajoitintappien pidätinlevy.
• Siirrä vasemmanpuoleinen rajoitintappi yksi reikä myötäpäivään.
• Työnnä pidätinlevy paikoilleen.
• Työnnä käsipyörä paikoilleen siten, että säätökehän merkkipiste ja käsipyörän kohta 20 ovat kohdakkain.
• Näin on lämpötila rajoitettu 23°C:een.
• Mikäli lämpötila-aluetta halutaan alemmaksi, siirrä rajoitintappia vastapäivään.
• Huolto:
• 1. Tiivisteholkin vaihto: Karavuodon sattuessa voidaan vika korjata verkostoa tyhjentämättä vaihtamalla tiiviste holkki uuteen Oras-nro 116944.
• 2. Karapesän (3) vaihto:
• tyhjennä linja
• merkitse esisäätöarvo muistiin
• poista lukitusmutteri (1)
• paina rungon sivussa olevasta hahlosta näkyvää pidätinrengasta (2) esim. pienellä ruuvitaltalla, vedä samalla karapesä (3) pois
• Työnnä uusi karapesä paikoilleen
• Asenna pidätinrengas paikoilleen esim. ruuvitaltalla työntämällä
• Kierrä lukitusmutteri paikoilleen
• Aseta oikea esisäätöarvo
• Kiristä lukitusmutteri
• Varaosat (tilattavissa erikseen)
• 1. Termostaattiosa (DN 10, 15, 20) - 441010
•   Termostaattiosa, rajoitettu (DN 10, 15, 20) - 441110
• 2. Tiivisteholkki - 116944
• 3. Lukitusmutteri - 112124/10
• 4. Karapesä DN 10 1990-1997 - 438592
•   DN 15 1984-1997 - 438592
• 5. O-rengas 11.3 x 2.4 - 120893/10

Pakkauksen mitat ja paino:

• Pakkauksen leveys (mm): 40,00
• Pakkauksen korkeus (mm): 40,00
• Pakkauksen syvyys (mm): 90,00
