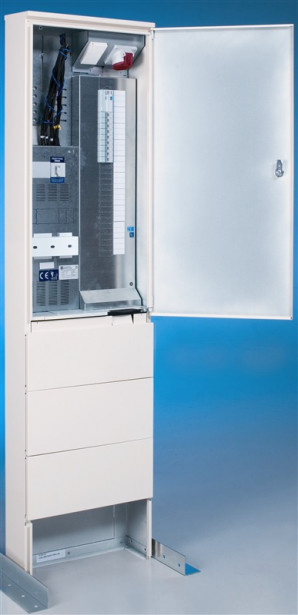

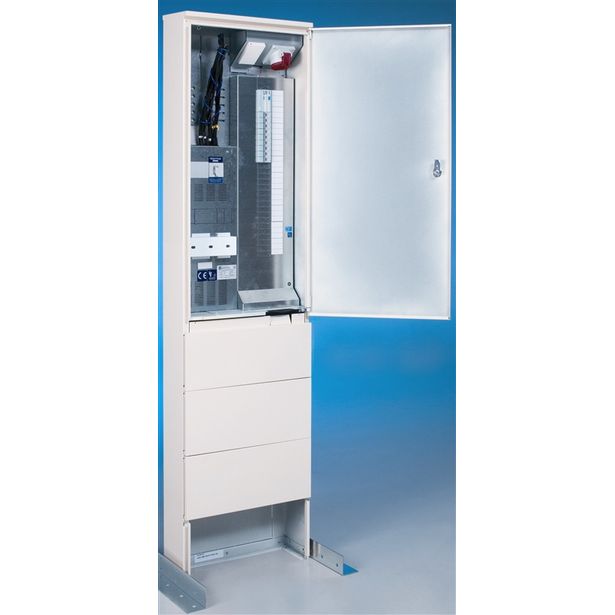

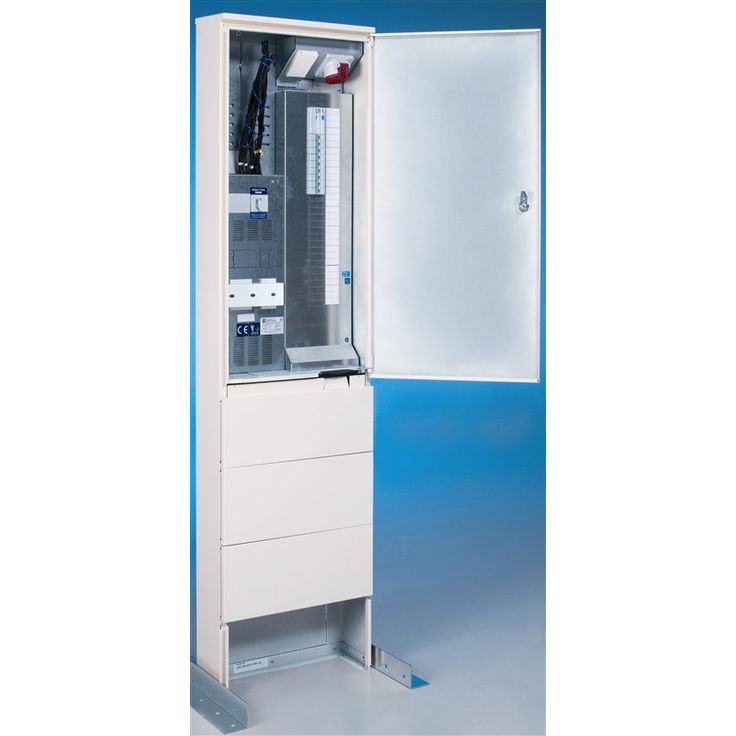

Mittauskeskus UTU collie 3806 P 63/2T+PR V JAL
3 PÄIVÄÄ
Omakotitalojen ja muiden pienkiinteistöjen mittauskeskus kiinteällä jalustalla. Soveltuu myös työmaa-aikaiseen sähkönkäyttöön. Nimellisjännite 400 V. Nimellisvirta 50A. Nollaliitin Al 50 / Cu 35. Johdonsuojakatkaisijat C-käyrällä. Tariffinohjaussulake 10A. Päävarokkeet 3x63A -varokepesät.
Kaapeleiden liittäminen tapahtuu aina alakautta. Kaapelin max. poikkipinta on 50 mm2. Syöttöosassa on irrotettava syöttökaapelin laippaosa 1x48 mm, sisältää kalvotiivisteen. Syöttöä ja maadoitusta varten on aihiot 2x38, 1x23 sekä 1x23/29 mm. Lähtöosassa on multilaippa 15x20 mm + 1x30 mm. Keskuksesta on haaroitusmahdollisuus virtakiskosta ryhmäkeskukselle. Pinta-asennuksessa keskus kiinnitetään suoraan seinäpinnalle.
2-tariffikeskus yhdellä mittariristikolla. IP34. Pinta-asennukseen kiinteällä jalustalla. 2-osainen suko-pistorasia ja 3-vaih. 16A:n pistorasia joka on suojattu 30 mA vikavirtasuojakytkimellä, johdonsuojakatkaisijoita 6 kpl. Lev. 450 x Kork. 1750 x Syv. 160 mm.
Mittauskeskus UTU collie 3806 P 63/2T+PR V JALTuotetiedot:
- Tuotemerkki: UTU Elec
- Korkeus: 1750.00 mm
- Leveys: 450.00 mm
- Syvyys: 160.00 mm
- Kotelointiluokka IP: 34
Pakkauksen mitat ja paino:
- Pakkauksen leveys (mm): 455,00
- Pakkauksen korkeus (mm): 175,00
- Pakkauksen syvyys (mm): 1 755,00
- Rahtipaino (kg): 30,00
