Kosteusvahtipaketti Jussi FJW2100

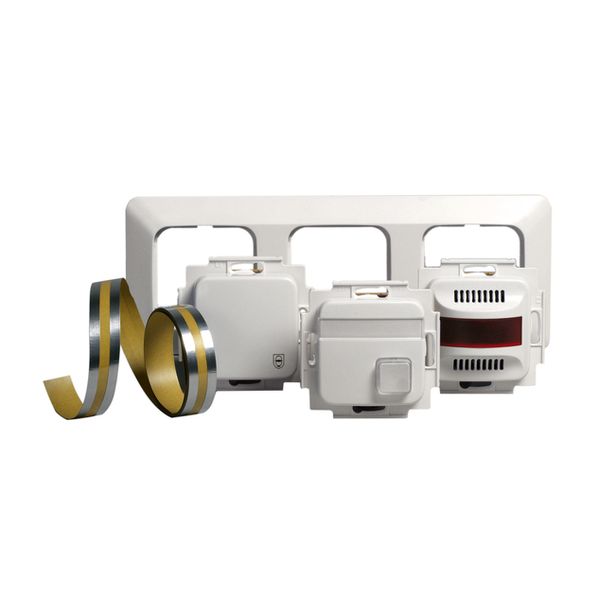

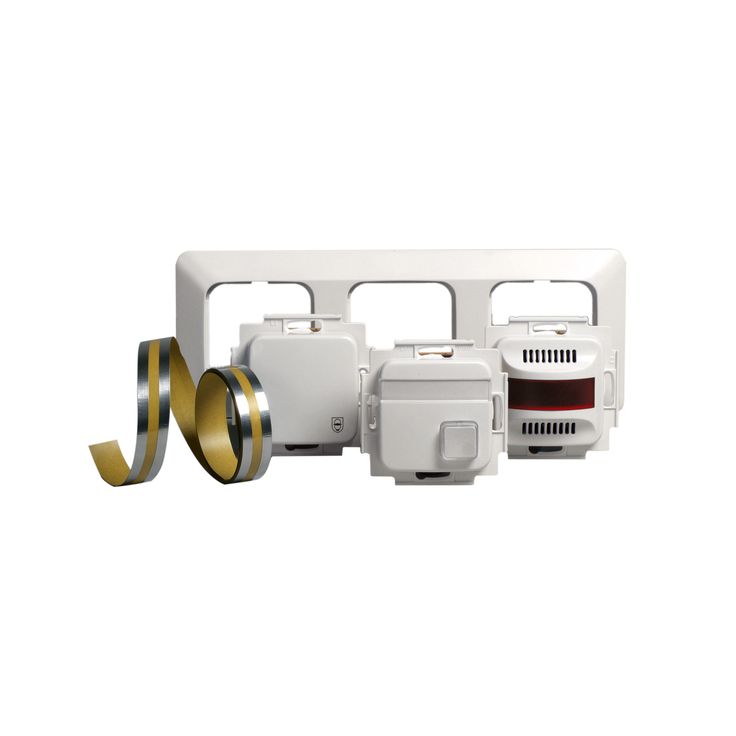

Jussi-kosteusvahtipaketti, joka koostuu seuraavista Jussi-merkinantotuotteista: 1 kpl kosteusvahti FEH2100, 1 kpl muuntaja FLM1000, 1 kpl hälytin FIM1200, 1 kpl teippianturi FLA2100.02 sekä 1 kpl 3-osainen peitelevy 2513 ja asennusohje.

Jussi-kosteusvahti FEH2100 on 1-silmukkainen valvontakoje, joka ilmaisee kosteuden mittaamalla anturijohtimien välille syntyvää vähäistä johtavuutta. Kojeeseen voidaan liittää anturiksi johdinpari, FLA21000-teippianturi tai useimmat markkinoilla olevat anturit. Kojeessa on LED-merkkivalo ja kuittauspainike. Merkkivalo vilkkuu hälytystilanteessa ja kuitattuna se palaa kiinteästi, kunnes hälytyksen aiheuttanut kosteus on hävinnyt. Merkkivalon toiminnan voi koestaa kuittauspainikkeesta. Kojeessa on kaksi lähtöä merkinantokojeiden ohjauslinja (jännitelähtö) ja potentiaalivapaa vaihtokosketin, jotka molemmat aktivoituvat hälytystilanteessa ja saadaan palautumaan normaalitilaan kuittaamalla. Vaihtokoskettimen ohjauksen voi myös ohittaa R-toiminnanvalitsimen avulla, jolloin kuittaus ei palauta tätä normaalitilaan. Tätä voidaan hyödyntää esimerkiksi silloin, kun vaihtokosketin ohjaa magneettiventtiiliä. Hälytykselle voidaan valita muisti / ei muistia. Merkintämahdollisuus painikkeessa ja nimikilvessä.

FLM1000-muuntaja on pienikokoinen, kojerasiaan asennettava luonnostaan oikosulun kestävä muuntaja. Sopii hyvin teholähteeksi merkinantotuotteista muodostettuihin pieniin järjestelmiin ja hajautetuksi teholähteeksi suuriin järjestelmiin. Huomioi mitoituksessa että muuntajan kuormitettavuus on vain 2 VA. FIM1200-hälytin on vilkkuvalla punaisella LED merkkivalolla ja katkovalla äänimerkillä varustettu merkinantokoje. Laitteessa on kaksi hälytystilaa, joissa katkovan äänimerkin ja vilkkuvan merkkivalon taajuus voidaan valita toiminnan valitsimen avulla. Valonlähteenä toimivat LED merkkivalot, joiden ansiosta rakenne on huoltovapaa. Punaisen linssin kaarevan muodon ansiosta valo havaitaan myös hyvin sivulta. Hälytysääni voidaan kytkeä pois, jolloin laite toimii vilkkuvana pelkästään vilkkuvana merkkivalona. FLA2100.02-teippianturi on itseliimautuva Jussi-kosteusvahdin anturi, jonka pituus on 2 metriä. Liitäntäjohdot lisätään anturiin juottamalla. Teippianturia FLA 2100 voidaan käyttää esimerkiksi astianpesukoneen, pyykinpesukoneen, lämminvesivaraajan ym. vettä käyttävien laitteiden vuotojen ilmaisijana. Teippianturi liimataan tasaiselle puhtaalle lattiapinnoitteelle (esim.maalatut, lakatut, kaakeloidut ja muovipintaiset lattiat). Teippianturi toimii kastuessaan.

Kosteusvahtipaketti Jussi FJW2100

Tuotetiedot:

• Tuotemerkki: ABB
• Sähkötuotesarja: Jussi

• GTIN-koodi: 6410070607162

Tuotteen mitat:

• Korkeus (mm): 85
• Leveys (mm): 45
• Syvyys (mm): 228
• Tuotteen paino (kg): 0,13

Tuotteen ominaisuudet:

• Väri: Valkoinen
• Tyyppi: FJW2100



Kosteusvahdin FEH2100 tiedot:

• Käyttölämpötila: +5 +40 ºC
• Jännitelähdön kuormitettavuus: 1,0 A ac/dc, 30 VA/W
• Potentiaalivapaan koskettimen kuormitettavuus: 1,0 A ac/dc, 42 V ac/60 V dc, 30 VA/W
• Silmukan hälytysraja: 5 - 10 ?A
• Silmukan hälytysviive: 0,1 s (ei viiveen valintaa)
• Silmukan muistitoiminta: On/off (valittavissa silmukkakohtaisesti)
• Silmukan päätevastus (kohm): Ei käytetä
• Silmukan toiminta: Ilmaisee johtavuuden
• Varastointilämpötila: -40 +70 ºC
• Virrankulutus: 70 mA ac/40 mA dc
• Huomautus: Jännitelähtöön kytkeytyy syöttöjännite hälytystilanteessa



Muuntajan FLM1000 tiedot:

• Käyttölämpötila: +5 +40 ºC
• Paino: 130 g
• Ensiöjännite: 230 V/50 Hz
• Kuormitettavuus: 150 mA
• Nimellisteho: 2,2 VA
• Toisiojännite: 15 V (nimellinen)
• Toisiojännite, tyhjäkäynti: 28 V
• Varastointilämpötila: -40 +70 ºC



Hälyttimen FIM1200 tiedot:

• Käyttölämpötila: +5 +40 ºC
• Käyttöjännite: 9,5 - 28 V ac/9,5 - 35 V dc
• Paino: 40 g
• Virrankulutus: 60 mA ac/30 mA dc
• Äänen taajuus: 2,3 kHz
• Äänen voimakkuus (max): 78 dB (mitattu 30 cm etäisyydellä)

Tuotteen tekniset tiedot:

• IP-luokka: IP20

Pakkauksen mitat ja paino:

• Pakkauksen leveys (mm): 90,00
• Pakkauksen korkeus (mm): 115,00
• Pakkauksen syvyys (mm): 257,00
• Rahtipaino (kg): 0,32
