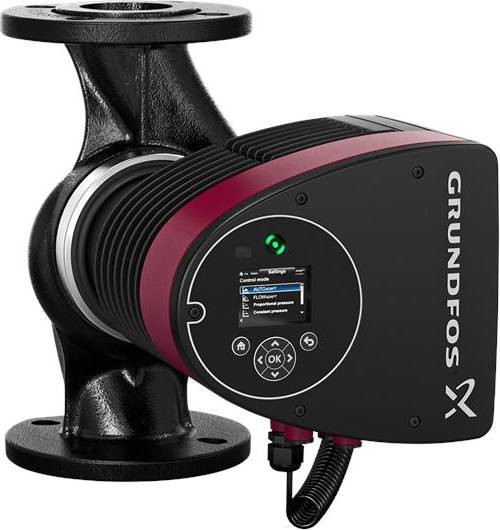

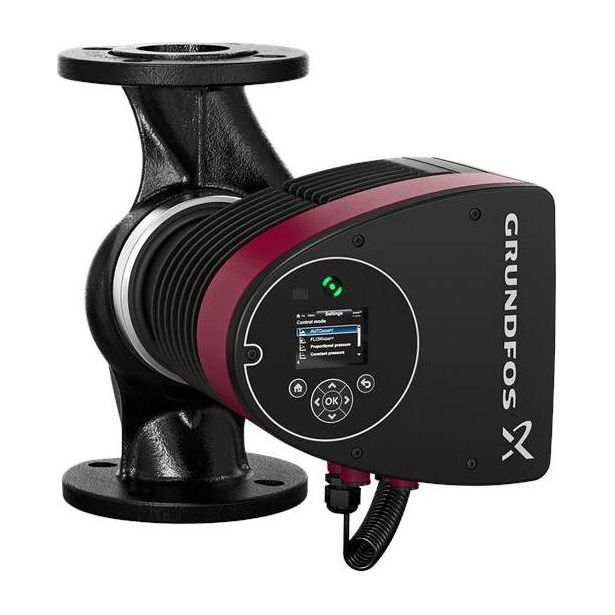

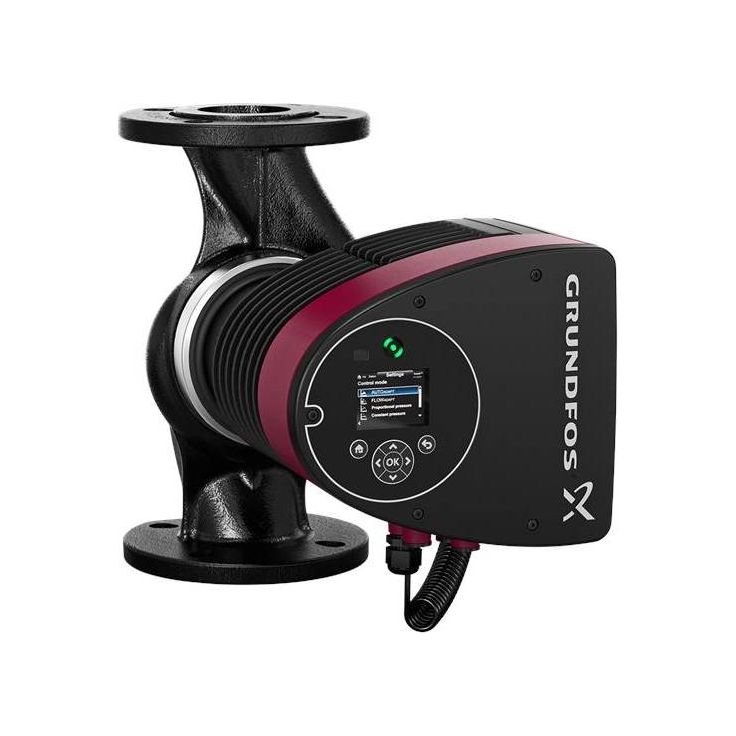

Kiertovesipumppu Grundfos, MAGNA3, 80-120 F

Grundfosin MAGNA3 80-120 F-kiertovesipumppu tarjoaa älykkään ratkaisun kaikkiin lämmitys-, ilmanvaihto- ja jäähdytysjärjestelmiin. MAGNA3:n energiankulutus on reilusti alle energiatehokkuus-direktiivien tavoitetason. MAGNA3-pumpuissa esiasennettuna oleva AUTOADAPT-toiminto mahdollistaa helpon käyttöönoton ja optimoi pumpun toimintaa, lisäksi pumpussa oleva FLOWLIMIT rajaa enimmäisvirtaaman ja tekee venttiilit tarpeettomiksi.

MAGNA3 mittaa ja kontrolloi järjestelmän lämpöenergian kulutusta sisäänrakennetulla lämpöenergiamittarilla. Grundfos GO Remote -mobiilisovelluksella voidaan ohjata hankalassakin paikassa olevaa pumppua. F-mallit ovat laippakiinnityksellä. Grundfosin MAGNA-kiertovesipumput soveltuvat lämpimän käyttöveden kierrätykseen tai osaksi lämmitys- ja jäähdytysjärjestelmiä kotitalouksissa, liikehuoneistoissa sekä kevyessä teollisuuskäytössä.

Kiertovesipumppu Grundfos, MAGNA3, 80-120 F

Tuotetiedot:

• Tuotemerkki: Grundfos
• Teho: 31-1297 W
• Jännite: 230 V
• Kotelointiluokka IP: X4D
• Grundfos-tuotenumero: 97924320
• LVI-numero: 4615168

• Pumpun ominaisuuksia:
• Ohjain integroitu ohjauskoteloon
• Ohjauspaneeli TFT-näytöllä ohjauskotelossa
• Ohjauskotelossa valmius CIM-lisämoduuleja varten
• Sisäinen paine-ero- ja lämpötila-anturi
• Valurautainen pumppupesä (mallista riippuen)
• Roottoriholkki hiilikuituvahvisteista komposiittia
• Laakerilevy ja roottorin kotelo ruostumatonta terästä
• Staattorikotelo alumiiniseosta
• ilmajäähdytteinen tehoelektroniikka

• Tärkeimmät toiminnot:
• AUTOADAPT.
• FLOWADAPT ja FLOWLIMIT (enemmän kuin pumpun toiminto, koska se poistaa pumpun kuristusventtiilien tarpeen).
• Suhteellinen painesäätö.
• Vakiopainesäätö.
• Vakiolämpötilasäätö.
• Vakiokäyräkäyttö.
• Maks. tai min. käyrä.
• Automaattinen yöpudotus.
• Ulkoista moottorinsuojaa ei tarvita.
• Lämmitysjärjestelmien vakiopumppujen mukana toimitetaan eristevaipat lämmitysjärjestelmät.
• Laaja lämpötila-alue, missä nesteen ja ympäristön lämpötila eivät ole riippuvaisia toisistaan.

• Tiedonsiirto MAGNA3 mahdollistaa kommunikoinnin seuraavien kautta:
• Langaton Grundfos GO -kaukosäädin
• Kenttäväylätiedonsiirto CIM-moduulien kautta
• Digitaaliset tulot
• Relelähdöt
• Analoginen tulo (enemmän kuin pumpun toiminto, lämpöenergiamittari)

• Muut tiedot:
• MAGNA3 on yksivaiheinen pumppu
• Moottori ja elektroninen säädin MAGNA3:ssa käytetään 4-napaista kestomagneettimoottoria (PM-moottori). Tämän moottorityypin ominaisuuksiin kuuluu parempi hyötysuhde kuin oikosulkumoottorilla.
• Pumpun kierroslukua säädetään integroidulla taajuusmuuttajalla. Paine-eroanturi ja lämpötila-anturi sisältyvät pumppuun.

• Neste:
• Pumpattava neste: Vesi
• Nesteen lämpötila-alue: -10 .. 110 °C
• Nesteen lämpötila käytön aikana: 60 °C
• Tiheys: 983.2 kg/m³

• Tekniset tiedot:
• TF luokka: 110
• Hyväksynnät nimikilvessä: CE,VDE,EAC

• Materiaalit:
• Pumpun pesä: Valurauta, EN-GJL-250, ASTM A48-250B
• Juoksupyörä: PES 30%GF

• Asennus:
• Ympäristön lämpötila-alue: 0 .. 40 °C
• Suurin sall. toimintapaine: 10 bar
• Vakiolaippa: DIN
• Putkiliitäntä: DN 80
• Painejakso: PN10
• Asennusmitta: 360 mm

• Sähkötiedot:
• Ottoteho - P1: 31 .. 1297 W
• Syöttötaajuus: 50 Hz
• Nimellisjännite: 1 x 230 V
• Suurin virrankulutus: 0.32 .. 5.72 A
• Suojausluokka (IEC 34-5): X4D
• Eristysluokka (IEC 85): F

• Muut tiedot:
• Label: Grundfos Blueflux
• Energy (EEI): 0.17
• Nettopaino: 30.5 kg
• Bruttopaino: 32.9 kg
• Lähetystilavuus: 0.072 m³

Pakkauksen mitat ja paino:

• Pakkauksen leveys (mm): 418,00
• Pakkauksen korkeus (mm): 359,00
• Pakkauksen syvyys (mm): 480,00
• Rahtipaino (kg): 28,80
