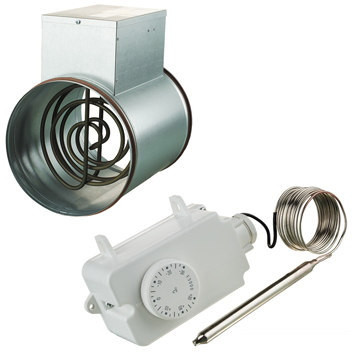

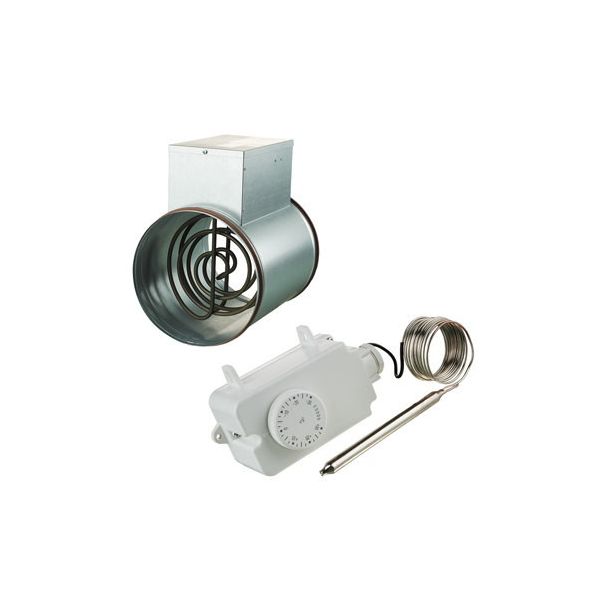

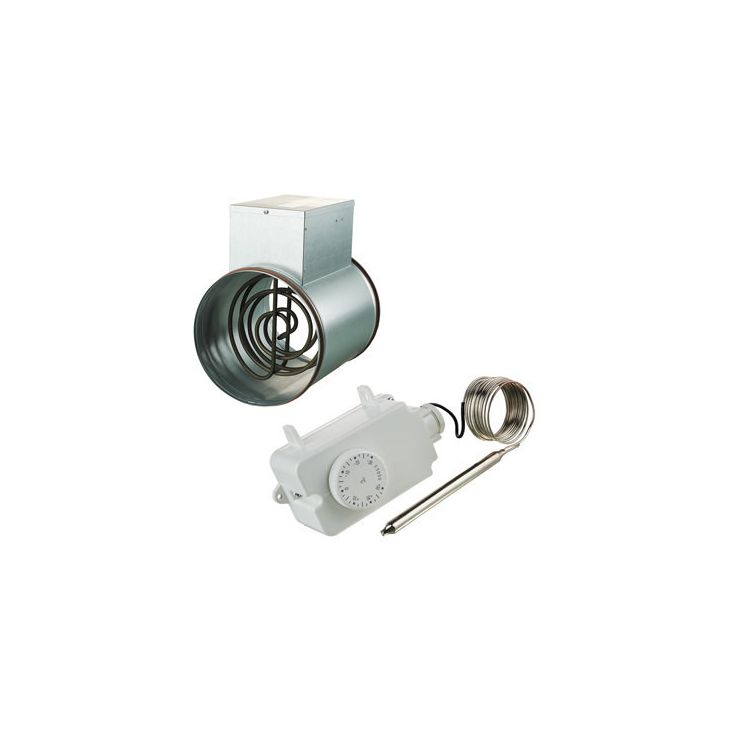

Kanavalämmitin Airsec, 160mm/2400W + termostaatti

Ilmanvaihdon esilämmityspatteri asennetaan pyöreään halkaisijaltaan 160 mm ilmanvaihtokanavaan lämmittämään tuloilmaa. Oikean lämpöinen ja hyvänlaatuinen sisäilma lisää asumismukavuutta. Kanavalämmitintä voidaan käyttää lämmitys-, ilmanvaihto- ja ilmastointijärjestelmissä. Lämmittimillä on erilaisia vaihtoehtoja lämmitystehoon, suurempi teho saavutetaan asentamalla lämmittimet sarjaan. Jokaisessa kolmivaiheisessa lämmittimessä käytetään tähtikytkentää. Kanavalämmitin on tarkoitettu kanaviin, joissa ilmavirta on vähintään 1,5 m/s ja ympäristön lämpötila on max. +40°C.

Kanavalämmittimen ulkokuori ja kotelo on valmistettu galvanoidusta teräksestä ja lämmityselementti on ruostumatonta terästä. Lämmittimen liitospäät on varustettu kumitiivisteillä. Lämmityspatterin toimitukseen sisältyy termostaatti, joka estää ylikuumenemisen. Termostaatissa on perussuojaus automaattisella uudelleenkäynnistyksellä, joka katkaisee lämmityksen +50°C:ssa ja käynnistää lämmityksen uudelleen laitteen viilennyttyä. Termostaatin hätäkatkaisin katkaisee lämmityksen, mikäli lämpötila nousee +90°C:seen. Tällöin laite käynnistyy uudelleen vain kytkemällä se päälle käsin. Termostaatin liittimet on sijoitettu jakorasiaan ulkopuolista kytkentää varten.

Asennus

Kanavalämmittimen asennus ilmanvaihtokanavaan varmistetaan esimerkiksi popniiteillä tai ruuveilla. Ilmavirran suunta varmistetaan laitteessa olevasta merkinnästä. Lämmitin voidaan asentaa mihin tahansa asentoon, asennuksessa täytyy kuitenkin huomioida ettei mahdollinen kondenssivesi pääse valumaan sisään sähköpiirejä sisältävään ohjausyksikköön aiheuttamaan oikosulkuja. Ohjausyksikkö ei saisi sijaita vaakasuoran kanavan alapuolella.

Lämmitin asennetaan niin, että ilmavirran kulku ei esty. Mikäli ilmavirran nopeutta voi säätää, varmista, että lämmittimen läpi kulkee minimimäärä. Lämmittimen tulopuolelle asetetaan suodatin estämään lämmitinelementtien likaantumista. Minimietäisyys lämmittimen ja muiden osien välillä tulee olla vähintään kaksi kertaa lämmittimen liitoskohdan halkaisijan suuruinen.

Kanavalämmittimeen voidaan kytkeä automaattisia toimintoja

Tuotetiedot:

• Automaattinen lämmityselementtien tehonsäätö ja lämpötila
• Paine-eroanturit mittaamaan suodattimien toimintaa ja mahdollista tukkeentumista
• Automaattinen virrankatkaisu siinä tapauksessa, että puhallin pysähtyy tai ilmavirta menee liian pieneksi. Tätä vastaava toiminto on ylikuumenemissuoja, joka on lämmittimessä toteutettu termostaatilla.
• Lämmityselementtien virrankatkaisu, kun ilmanvaihtojärjestelmästä katkaistaan virta.

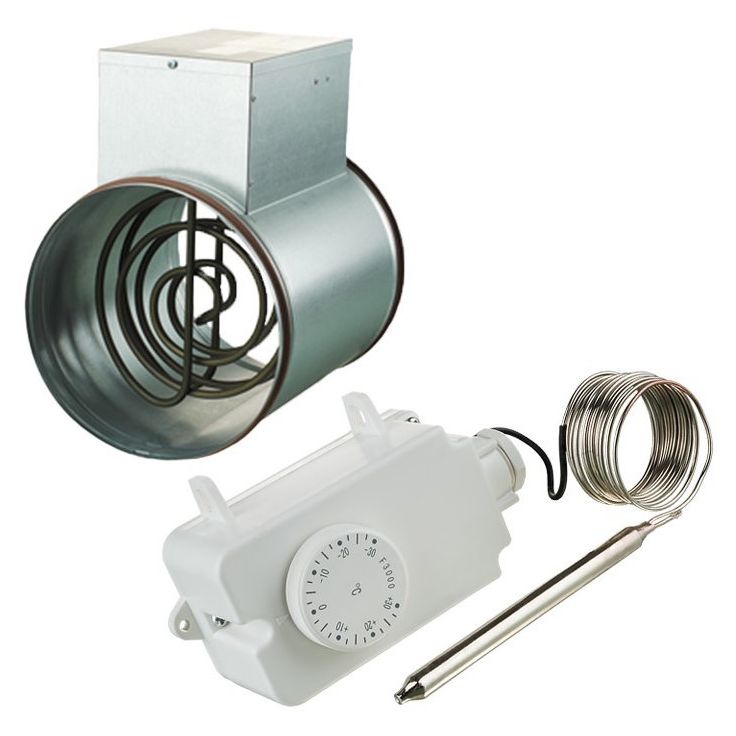

Kanavalämmitin Airsec, 160mm/2400W + termostaatti

• Tuotemerkki: Airsec
• Korkeus: 267.00 mm
• Leveys: 306.00 mm
• Syvyys: 120.00 mm
• Teho: 2400 W
• Jännite: 230 V
• Asennus: Seinään kiinnitettävä
• Käyttölämpötila: -30°C… +30°C
• Kytkentäteho: 16 A 230 V (aktiivikuormitus)
• Mittaustarkkuus: ±3 °C
• Lämpötilantunnistimen pituus: 150 mm
• Takuu: 2 vuotta
