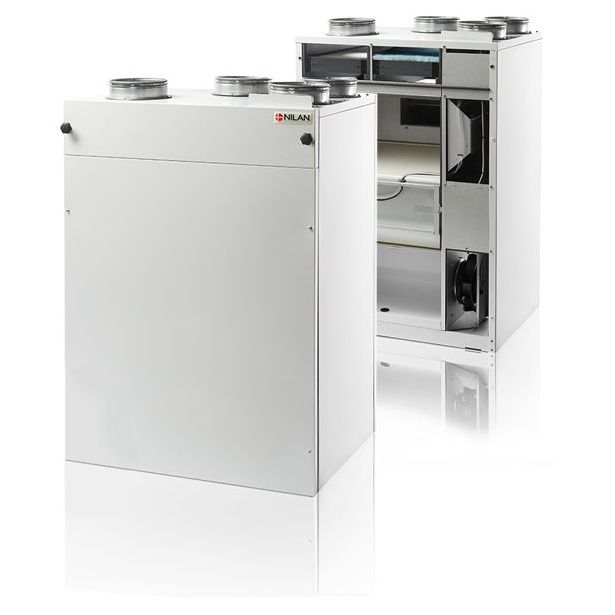

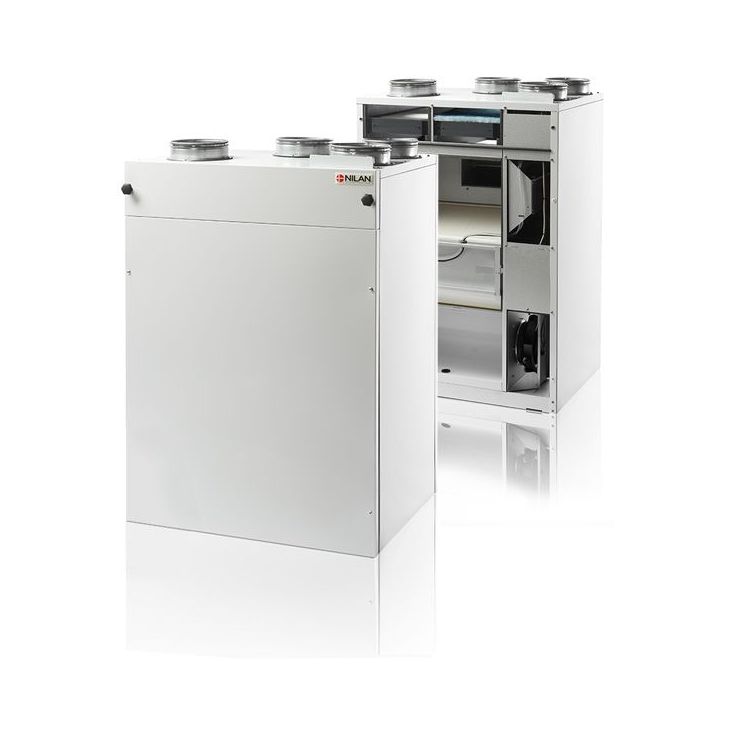

Ilmanvaihtokone Nilan Comfort CT500, lämmöntalteenotolla

Comfort CT500 -ilmanvaihtokone lämmöntalteenotolla vaihtaa asuntosi ilman todistetun tehokkaalla hyötysuhteella ja saat selkeitä säästöjä lämmityskustannuksiisi.

Ilmanvaihtokone CT500 imee lämmintä ilmaa kosteista tiloista (keittiö, kylpy-, vaate-, kodinhoitohuone) ja vähentää pölyjä, hajuja ja kosteutta. Poistoilman lämpöenergiaa käytetään suodatetun tuloilman lämmittämiseen.

Sisäänrakennettu kosteusanturi varmistaa sen että ilmankosteus on aina tasapainossa ja säilyttää sisäilman mukavuuden tasaisena ympäri vuoden. Samalla se suojaa kotia homeelta, homehtumiselta ja laholta sekä asukkaita allergisilta reaktioilta.

Huippukohdat:

• Lämmöntalteenotto
• Ilmanvaihto
• Sisäiset suodattimet
• POLAR-jäätymisenesto ja kosteudenhallinta
• Koneessa on suurikokoiset vastavirtalämmönsiirtimet, jotka mahdollistavat tehokkaan lämmöntalteenoton
• Hyötysuhde jopa 85 % (EN 13141-7)

Soveltuu erityisesti:

• Asunnot alle 500 m2
• Tilan suosituskoko on suuntaa-antava, sopivuus varmistuu suunnitellun ilmamäärän mukaan

Lämmöntalteenotto

Vuosittainen säästö lämmityksessä 8792 kWh. Lämmityksen hyötysuhde 85 %. Ecodesign-direktiivin mukaisesti, keskimääräinen ilmasto, 100 m².

POLAR-jäätymisenesto

Nilanin ainutlaatuinen Polar-jäätymisenesto suojaa laitetta pakkasilta, joten tavanomaista sulatustoimintoa ei edes tarvita - ja laitteen energiatehokkuus ei heikkene edes kovemmilla pakkaslukemilla.

Kosteudenhallinta

Sisäänrakennettu kosteusanturi sekä älykäs CTS 602 -ohjaus varmistavat, että ilmankosteus on aina tasapainossa ja sisäilma pysyy tasaisen mukavana ympäri vuoden.

Vakio-ominaisuudet

• Vastavirta-LTO
• Ilmanvaihto (EC-puhaltimet)
• Polar-jäätymisenesto
• Tuloilman lämmitys
• Bypass-viilennys
• Sisäiset ilmansuodattimet
• Suodatinvahti
• Älykäs kosteudenhallinta
• Kosteusanturi
• CTS 602 -ohjaus
• HMI-ohjauspaneeli
Passiivitalosertifikaatti

Erikseen hankittavat lisävarusteet

• CTS 700 -ohjaus + Touch-ohjauspaneeli
• jälkilämmitys
• hiilidioksidianturi (CO2)
• F5- ja F7-suodattimet

Puhalluskäyrä (Kuva 3)

Vakioyksikön maksimituotto paineen (Pa) Pt,ext ja tilavuuden qv funktiona.

SEL-arvot standardin EN13414-7 mukaisesti (vakioyksikkö, G4-suodattimet, ilman lisälämmitysyksikköä)

SEL-arvot sisältävät yksikön kokonaiskulutuksen, ohjaus mukaan lukien.

Muuntokerroin: J/m3 : 3600 = W/m3/h

SFP = SEL / 1000

Huom! SEL-arvojen mittauksessa ja ilmoittamisessa huomioidaan molemmat puhaltimet.

Lämpötilahyötysuhde (Kuva 4)

Vastavirtalämmönsiirtimellä varustetun yksikön lämpötilahyötysuhde dektiivin EN 308 (kuiva) mukaisesti.

Lämpötilahyötysuhde EN 308:

ɳt = (ttuloilma-tulkoilma)/(tpoistoilma-tulkoilma)

Äänitehotasot (Kuva 5)

Äänidatat qV = 171 m3/h ja Pt, ext = 75 Pa, standardien EN 9614-2 mukaisesti pinnoille ja EN 5136 mukaisesti kanaville. Äänitehotaso LWA laskee ilmavirran sekä paineen mukaisesti. Äänitehotaso LpA ilmoitetulla etäisyydellä on riippuvainen asennustilan akustiikasta.

Tuotetiedot:

• Tuotemerkki: Nilan
• Takuuaika: 3 vuotta

• LVI-numero: 7939033

Tuotteen mitat:

• Korkeus (mm): 1 000
• Leveys (mm): 715
• Syvyys (mm): 583
• Tuotteen paino (kg): 59

Tuotteen ominaisuudet:

• Väri: Valkoinen
• Materiaali: Teräs
• Materiaalin tarkenne: Kotelo alusinkkiteräslevyä, valkoinen jauhepinnoite RAL 9016
• Energialuokka: A
• Lämmönsiirtimen tyyppi: Vastavirtalämmönsiirrin
• LTO-hyötysuhde: 85 % (EN 308)
• Tilan suosituskoko: alle 500 m2
• Ohjausjärjestelmä: CTS 602
• Ilmavirta, max: 500 m³/h (110 l/s)
• Kotelon lämpöhäviö: 0,82 W/m2K
• LTO: Polystyreeni vastavirtakenno
• Puhaltimet: EC, jatkuvasti pyörivä
• Suodattimet: Vakio G4
• Kanavaliitännät: Ø 160 mm
• Kondenssipoisto: PVC, Ø 20 × 1,5 mm
• Syöttöjännite: 230 V (±10 %), 50/60 HZ
• Maks. ottoteho: 1538 W/6.7 A
• Valmiusvirta: 3,4 W
• Asennustilan lämpörajat: -20...+40 °C
• Ominaisenergiankulutus, keskimääräinen ilmasto: - 39.6 kWh/(m2.a)
• Ominaisenergiankulutus, kylmä ilmasto: 77.2 kWh/(m2.a)
• Ominaisenergiankulutus, lämmin ilmasto: 16.4 kWh/(m2.a)
• Ominaisenergiankulutuksen luokitus: A
• Tyyppi: Asuntojen ilmanvaihtokone
• Moottorin tyyppi: Taajuusmuuttuva (portaaton nopeuden säätö)
• LTO-tyyppi: Vastavirtalämmönsiirrin
• Vastavirtalämmönsiirtimen lämpötilahyötysuhde: 85%
• Maksimi ilmavirta: 500 m3/h (100 Pa)
• Puhaltimen ottoteho maksimipuhalluksella: 338 W
• Äänitehotaso: (LWA)47 dB(A)
• Viitteellinen ilmavirta: 0.097 m3/s (350 m3/h)
• Viitteellinen paine-ero: 50 Pa
• SPI0.22 W/(m3/h)
• Central demand control: 0.85
• Maksimi sisäinen vuoto: 1.1 %
• Maksimi ulkoinen vuoto: 1.4 %
• Suodatinhälytin: Keltainen varoitusvalo ohjauspaneelissa ilmoittaa kun suodatin tarvitsee vaihtaa. Suodattimien vaihto on tärkeää laitteen energiatehokkuuden sekän toiminnan kannalta.
• Vuosittainen sähkönkulutus: 240 kWh/v (100 m2)
• Vuosittainen lämmitysenergian säästö, keskimääräinen ilmasto: 4494 kWh (100 m2)
• Vuosittainen lämmitysenergian säästö, kylmä ilmasto: 8792 kWh (100 m2)
• Vuosittainen lämmitysenergian säästö, lämmin ilmasto: 2109 kWh (100 m2)

Tuotteen tekniset tiedot:

• Jännite (V): 230
• IP-luokka: IP31
• Maksimi-ilmavirta (l/s): 110
• Hyötysuhde (%): 85

Tuotteen asentaminen ja käyttöönotto:

• Minkäkokoiseen asuntoon soveltuu: Yli 250 m²
