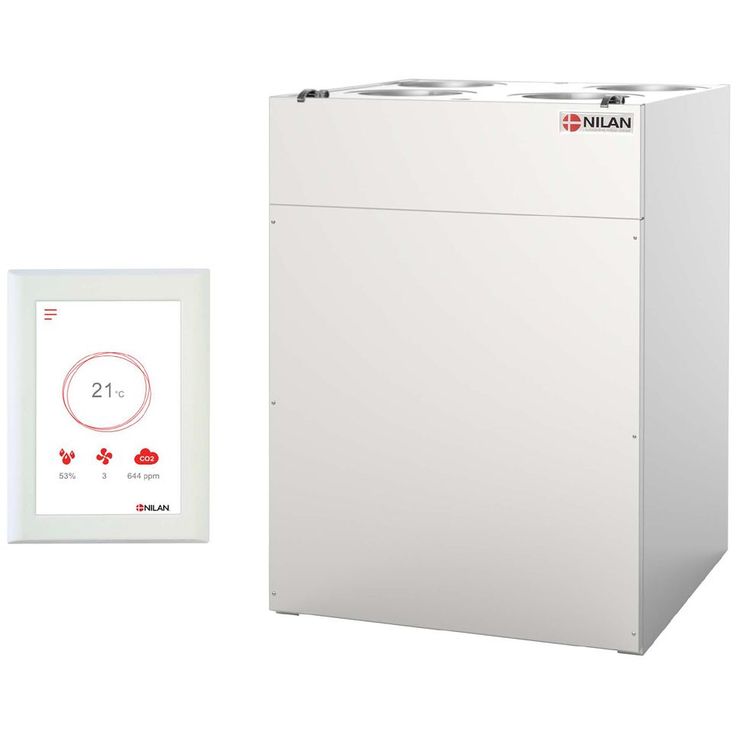

Ilmanvaihtokone Nilan Comfort 350 Top, lämmöntalteenotolla
3 PÄIVÄÄ
Ilmanvaihtokone Comfort 350 Top on pieni ja hiljainen A-luokan ilmanvaihtokone 160 mm kanavalähdöillä. Laite soveltuu esimerkiksi rivi- tai kerrostaloasuntoon.
Comfort 350 Top imee lämmintä ilmaa kosteista tiloista (keittiö, kylpy-, vaate-, kodinhoitohuone) ja vähentää pölyjä, hajuja ja kosteutta. Poistoilman lämpöenergiaa käytetään suodatetun tuloilman lämmittämiseen.
Comfort 350 Top on energiatehokas ilmanvaihtokone lämmöntalteenotolla, joka soveltuu tiloihin, joiden ilmanvaihtotarve on enintään 372 m³/h. Laite on pienikokoinen pystymalli, suurilla kanavaliitännöillä.
Comfort 350 Top toimitetaan tehdastestattuna sekä käyttövalmiina. Asennus ja käyttöönotto tulee suorittaa tarvittavat luvat omaavalla ammattilaisella.
Huippukohdat:
- Lämmöntalteenotto vastavirtakennolla
- Ilmanvaihto
- Sisäiset suodattimet
- Tuloilman lämmitys
- Laite on pystyasennettava
- Mallia on saatavana left- ja right-versiona
Soveltuu erityisesti:
- Rivi- tai kerrostaloasuntoon
Lämmöntalteenotto
Comfort 350 Top -mallin lämmöntalteenotosta huolehtii alumiinikoteloitu polyeteeniteraflaatista valmistettu vastavirtakenno. Vuosittainen säästö lämmityksessä 4494 kWh. Lämmityksen hyötysuhde 91 %. Ecodesign-direktiivin mukaisesti, keskimääräinen ilmasto, 100 m². Tilan suosituskoko on suuntaa-antava, sopivuus varmistuu suunnitellun ilmamäärän mukaan.
Vakio-ominaisuudet:
- Vastavirta-LTO
- Ilmanvaihto: (EC-puhaltimet)
- Tuloilman lämmitys
- Bypass-viilennys
- Sisäiset ilmansuodattimet
- Suodatinvahti
- Älykäs kosteudenhallinta
- Kosteusanturi
- CTS 602 -ohjaus
- HMI-ohjauspaneeli
Erikseen hankittavat lisävarusteet
- Jälkilämmitys
- Hiilidioksidianturi (CO2)
- F5- ja F7-suodattimet
Puhalluskäyrä (Kuva 3)
Vakioyksikön maksimituotto paineen (Pa) Pt,ext ja tilavuuden qv funktiona.
SEL-arvot standardin EN13414-7 mukaisesti (vakioyksikkö, G4-suodattimet, ilman lisälämmitysyksikköä)
SEL-arvot sisältävät yksikön kokonaiskulutuksen, ohjaus mukaan lukien.
Muuntokerroin: J/m3 : 3600 = W/m3/h
SFP = SEL / 1000
Huom! SEL-arvojen mittauksessa ja ilmoittamisessa huomioidaan molemmat puhaltimet.
Lämpötilahyötysuhde (Kuva 4)
Vastavirtalämmönsiirtimellä varustetun yksikön lämpötilahyötysuhde direktiivin EN 13141-7 (kuiva) mukaisesti.
Äänitehotasot (Kuva 5)
Äänidatat qV = 200 m3/h ja Pt, ext = 100 Pa, standardien EN 3744 mukaisesti pinnoille ja EN 5136 mukaisesti kanaville. Äänitehotaso LWA laskee ilmavirran sekä paineen mukaisesti. Äänitehotaso LpA ilmoitetulla etäisyydellä on riippuvainen asennustilan akustiikasta.
Tuotetiedot:
- Tuotemerkki: Nilan
- Takuuaika: 3 vuotta
- LVI-numero: 7939034
Tuotteen mitat:
- Korkeus (mm): 709
- Leveys (mm): 559
- Syvyys (mm): 550
- Tuotteen paino (kg): 36
Tuotteen ominaisuudet:
- Väri: Valkoinen
- Materiaali: Teräs
- Materiaalin tarkenne: Kotelo Aluzinc-pinnoitettu teräslevyä
- Energialuokka: A
- Lämmönsiirtimen tyyppi: Vastavirtalämmönsiirrin
- LTO-hyötysuhde: 94 % (EN 13141-7)
- Ohjausjärjestelmä: CTS 602 HMI
- Ilmavirta, min: 50 m³/h (14 l/s)
- Ilmavirta, max: 372 m³/h (103 l/s)
- LTO: Polystyreeni vastavirtakenno
- Puhaltimet: EC
- Suodattimet: Vakio G4
- Kanavaliitännät: Ø 160 mm
- Kondenssipoisto: PVC, Ø 20 × 1,5 mm
- Syöttöjännite: 230 V (±10 %), 50/60 HZ
- Maks. ottoteho: 170 W / 0,7 A
- Valmiusvirta: 3,4 W
- Asennustilan lämpörajat: -20...+40 °C
- Lämpöhäviö: 0,84 W/m2.K (EN 1886), T2
- Ominaisenergiankulutus, keskimääräinen ilmasto: 40,0 kWh/(m2.a)
- Ominaisenergiankulutus kylmä ilmasto: 75,6 kWh/(m2.a)
- Ominaisenergiankulutus, lämmin ilmasto: 15,8 kWh/(m2.a)
- Ominaisenergiankulutuksen luokitus: A
- Tyyppi: Asuntojen ilmanvaihtokone
- Moottorin tyyppi: Taajuusmuuttuva (portaaton nopeuden säätö)
- LTO-tyyppi: Vastavirtalämmönsiirrin
- Vastavirtalämmönsiirtimen lämpötilahyötysuhde: 85 %
- Puhaltimen ottoteho maksimipuhalluksella: 169 W
- Äänitehotaso (LWA): 47 dB(A)
- Viitteellinen ilmavirta: 0,073 m3/s (262 m3/h)
- Viitteellinen paine-ero: 50 Pa
- SPI: 0,20 W/(m3/h)
- Central demand control: 0,85
- Maksimi sisäinen vuoto: 0,4 %
- Maksimi ulkoinen vuoto: 0,2 %
- Suodatinhälytin: Varoitusilmoitus ohjauspaneelissa ilmoittaa kun suodatin tarvitsee vaihtaa. Suodattimien vaihto on tärkeää laitteen energiatehokkuuden sekän toiminnan kannalta.
- Vuosittainen sähkönkulutus: 226 kWh/v (100 m2)
- Vuosittainen lämmitysenergian säästö, keskimääräinen ilmasto: 4494 kWh (100 m2)
- Vuosittainen lämmitysenergian säästö, kylmä ilmasto8: 792 kWh (100 m2)
- Vuosittainen lämmitysenergian säästö, lämmin ilmasto: 2032 kWh (100 m2)
Tuotteen tekniset tiedot:
- Jännite (V): 230
- IP-luokka: IP31
- Maksimi-ilmavirta (l/s): 103
- Hyötysuhde (%): 94
Tuotteen asentaminen ja käyttöönotto:
- Minkäkokoiseen asuntoon soveltuu: 100 - 150 m²
