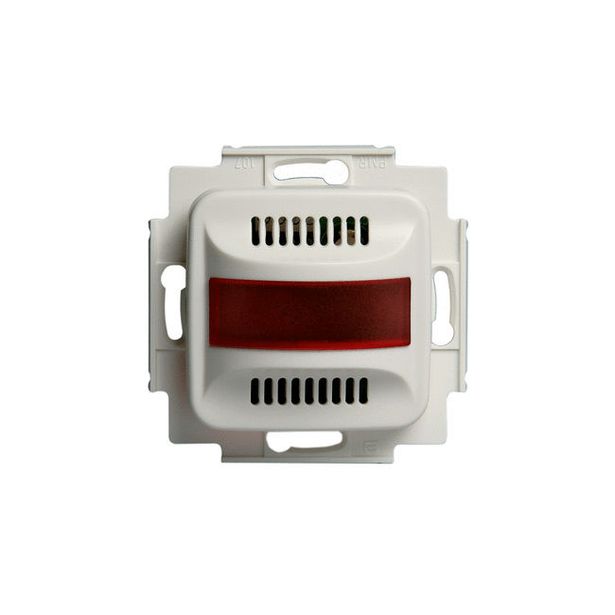

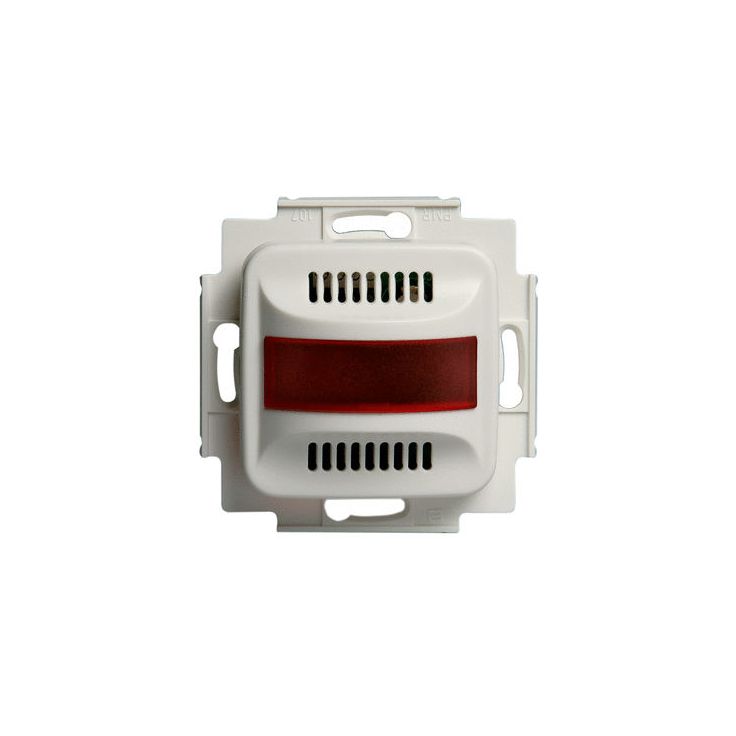

Hälytin 1-silmukkainen FEH 2001

1 -silmukkainen hälytin, joka toimii kuin perinteiset hälytyskeskukset. Silmukka on lepovirtavalvottu, joten se ilmaisee silmukassa olevan oikosulun ja katkoksen. Silmukkaan voi kytkeä sekä avautuvia että sulkeutuvia potentiaalivapaita hälytyskoskettimia. Silmukkaan voidaan valita muisti / ei muistia. Kojeessa on iso punainen merkkivalo joka vilkkuu hälytystilanteessa. Kuitattuna tai irtikytkettynä se palaa kiinteästi. Merkkivalo näkyy kaarevan muotonsa ansiosta hyvin myös sivulle. Kuittausta ja/tai "irti"-kytkentää varten on oma sisääntulonsa. Kytkemällä tähän liitäntään painike/painikkeita voidaan hälytys "kaukokuitata" tai suorittaa kuittaus useasta pisteestä. Käyttämällä painikkeen tilalla kytkintä voi kojeen irtikytkeä. Kojeessa on kaksi lähtöä merkinantokojeiden ohjauslinja (jännitelähtö) ja potentiaalivapaa vaihtokosketin, jotka molemmat aktivoituvat hälytystilanteessa ja saadaan palautumaan normaalitilaan kuittaamalla. Silmukkaan kytkettävä 1000 ohmin vastus mukana pakkauksessa.

Tuotetiedot:

• Tuotemerkki: ABB
• Sähkötuotesarja: Jussi

• GTIN-koodi: 6410070607179

Tuotteen mitat:

• Korkeus (mm): 71
• Leveys (mm): 71
• Syvyys (mm): 45

Tuotteen ominaisuudet:

• Väri: Punainen
• Käyttölämpötila: +5 +40 ºC
• Jännitelähdön kuormitettavuus: 1,0 A ac/dc, 30 VA / W
• Käyttöjännite: 15 - 28 V ac / 18 - 35 V dc
• Potentiaalivapaan koskettimen kuormitettavuus: 1,0 A ac/dc, 42 V ac / 60 V dc, 30 VA / W
• Silmukan hälytysviive: 0,1 s (ei viiveen valintaa)
• Silmukan lepovirta: 5 mA (silmukan lepotila)
• Silmukan muistitoiminta: on / off (valittavissa silmukkakohtaisesti)
• Silmukan päätevastus: 1 kΩ (sisältyy toimitukseen)
• Silmukan toiminta: sulku / katko (sekä oikosulku, että katkoilmaisu)
• Varastointilämpötila: -40 +70 ºC
• Virrankulutus: 110 mA ac / 60 mA dc
• Äänen taajuus: 2,3 kHz
• Äänen voimakkuus: Max. 78 dB (mitattu 30 cm etäisyydellä)
• Huom.jännitelähtöön kytkeytyy syöttöjännite hälytystilanteessa.

Tuotteen tekniset tiedot:

• Jännite (V): 28
• IP-luokka: IP20

Pakkauksen mitat ja paino:

• Pakkauksen leveys (mm): 87,00
• Pakkauksen korkeus (mm): 55,00
• Pakkauksen syvyys (mm): 90,00
• Rahtipaino (kg): 0,06
