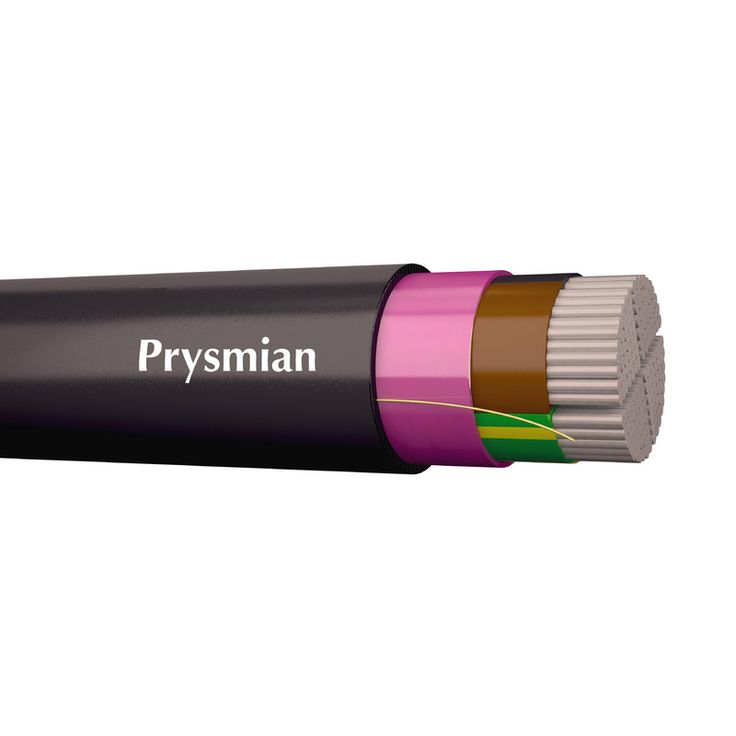

Alumiinivoimakaapeli AXMK-PLUS 4G35 AN 1 kV Draka

Al-voimakaapeli AXMK-PLUS 4G35 AN 1 kV

Name: Al-voimakaapeli AXMK-PLUS 4G35 AN 1 kV
Brand: Draka
SKU: S-0601831
Price: 6.39 EUR
Availability: InStock

Näytä kaikki Draka-tuotteet

Näytä kaikki Maakaapelit

Tuotenumero:

S-0601831

~~9,49 €~~ 6,39 € m Säästät: 3,10 €

Määrä

30 päivän alin hinta: 5,82 €

Toimitustiedot

Toimitusaika: n. 2-5 arkipäivää

Toimitustapa: Kotiinkuljetus. Lähetys toimitetaan perille asiakkaan antamaan toimitusosoitteeseen. Kuljetusliike soittaa asiakkaalle, jolloin sovitaan sopiva toimitusaika, tai vaihtoehtoisesti paikka minne lähetyksen voi turvallisesti jättää.

Toimituskustannukset: 83,00 €

Liitetiedostot

Esite

Näytä kaikki Draka-tuotteet

Näytä kaikki Maakaapelit

Lisätietoa tuotteesta

Alumiinijohtiminen PEX-eristeinen halogeeniton 1 kV voimakaapeli kiinteään asennukseen sisällä ja ulkona. Asennettavissa maahan myös auraamalla.

Kaapeli täyttää raaka-aineiltaan ROHS-direktiivin vaatimukset.

Johtimien väritunnistus standardien HD 30852 mukaisesti
4-johdinta: Kelta-vihreä, ruskea, musta, harmaa

Tuotetiedot:

Tuotemerkki: Draka

GTIN-koodi: 6410006018314
Sähkönumero: 0601831

Tuotteen mitat:

Halkaisija (mm): 23

Tuotteen ominaisuudet:

Poikkipinta-ala: 4 x 35 mm
Nimellisjännite: Uo/U = 0,6/1 kV, Um = 1,2 kV
Johtimen suurin sallittu lämpötila jatkuvassa käytössä: 90 °C
Suurin sallittu lämpötila vikatilanteessa (kesto enintään 5 s) 250 °C
Alin suositeltu käsittelylämpötila -20 °C
Vaihe- ja PEN-johtimen tasavirtaresistanssi, maksimi (johdin 20 °C): 0.868 Ω/km
Vaihe- ja PEN-johtimen vaihtovirtaresistanssi (johdin 70 °C): 1.0 Ω/km
Induktanssi vaihetta kohti: 0.28 mH/km
Käyttökapasitanssi: 0.29 μF/km
Pienin sallittu taivutussäde asennusvedossa: 0.28 m
Pienin sallittu taivutussäde lopullisessa asennuksessa: 0.20 m
Suurin sallittu asennusvetovoima vetosukalla: 2.1 kN
Suurin sallittu asennusvetovoima vetopäällä: 7.0 kN

Rakenne:

Johdin: Tiivistetty pyöreä alumiinijohdin (RM)
Eristys: UV-kestoinen PEX-muovi
Kertaus: Eristetyt johtimet kerrattu yhteen
Ulkovaippa: Musta halogeeniton palosuojattu PE-muovi

Kuormitettavuus:

Maassa (johdin 70 °C): 125 A
Ilmassa (johdin 70 °C): 105 A
Ilmassa (johdin 90 °C): 130 A

Terminen oikosulkukestoisuus:

Suurin sallittu 1 sekunnin oikosulkuvirta: 3.3 kA
Johtimen ulkohalkaisija: 23 mm

Pakkauksen mitat ja paino:

Pakkauksen leveys (mm): 75,00
Pakkauksen korkeus (mm): 75,00
Pakkauksen syvyys (mm): 75,00

Kaapeli myydään kelalta metritavarana ja katkaistaan tilattuun mittaan. Rahti sisältää tuotteen mittauksen, katkaisun määrämittaan ja mahd. kelan hinnan. Katkaistulla kaapelilla ei ole palautusoikeutta.
